Каталог запасных частей к технике: XCMG ZL30H. Dashboard

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12

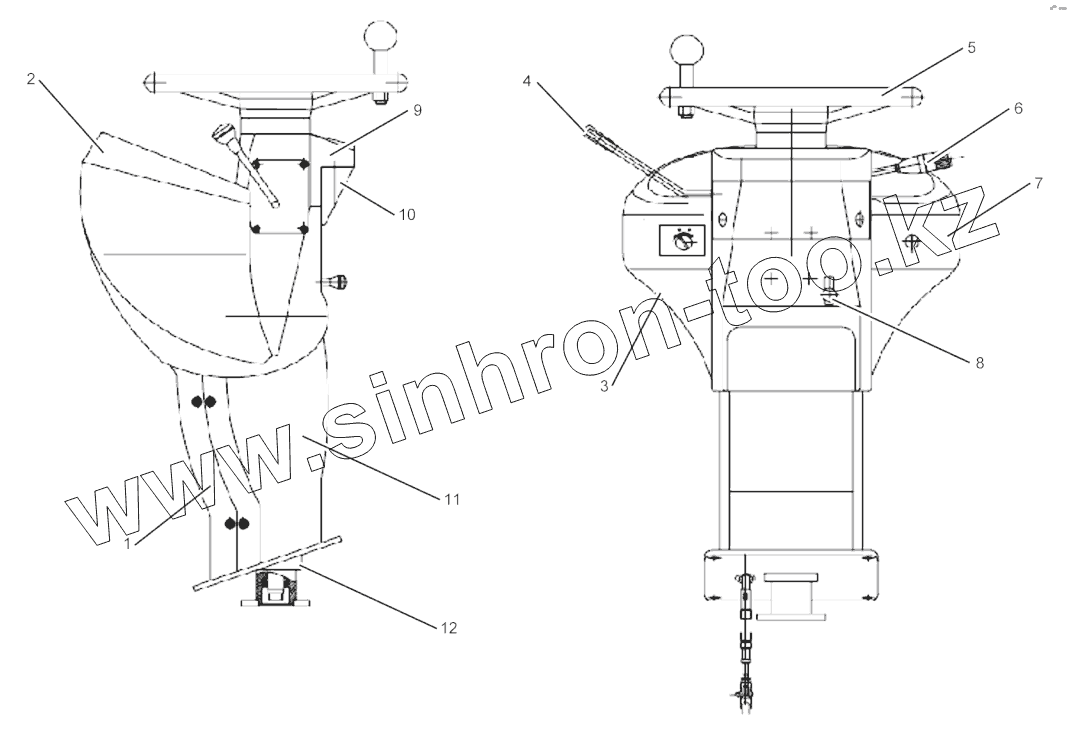

Позиция на иллюстрации Заводской номер детали Название детали
1 RC1400-01 Передняя нижняя кипа
2 RC1400-02 Верхняя крышка прибора
3 RC1400-03 Кипа левая
4 LJ134Gx1550 Мягкий вал
5 RC1400-04 Рулевое колесо
6 NY-LJ Выключатель
7 RC1400-05 Правая кипа
8 RC1400-06 Регулировочная ручка
9 RC1400-07 Коробка перекидного выключателя
10 RC1400-08 Нижняя крышка коробки выключателей
11 RC1400-09 Задняя нижняя кипа
12 RC3400-1010 Опора поворотного механизма
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
