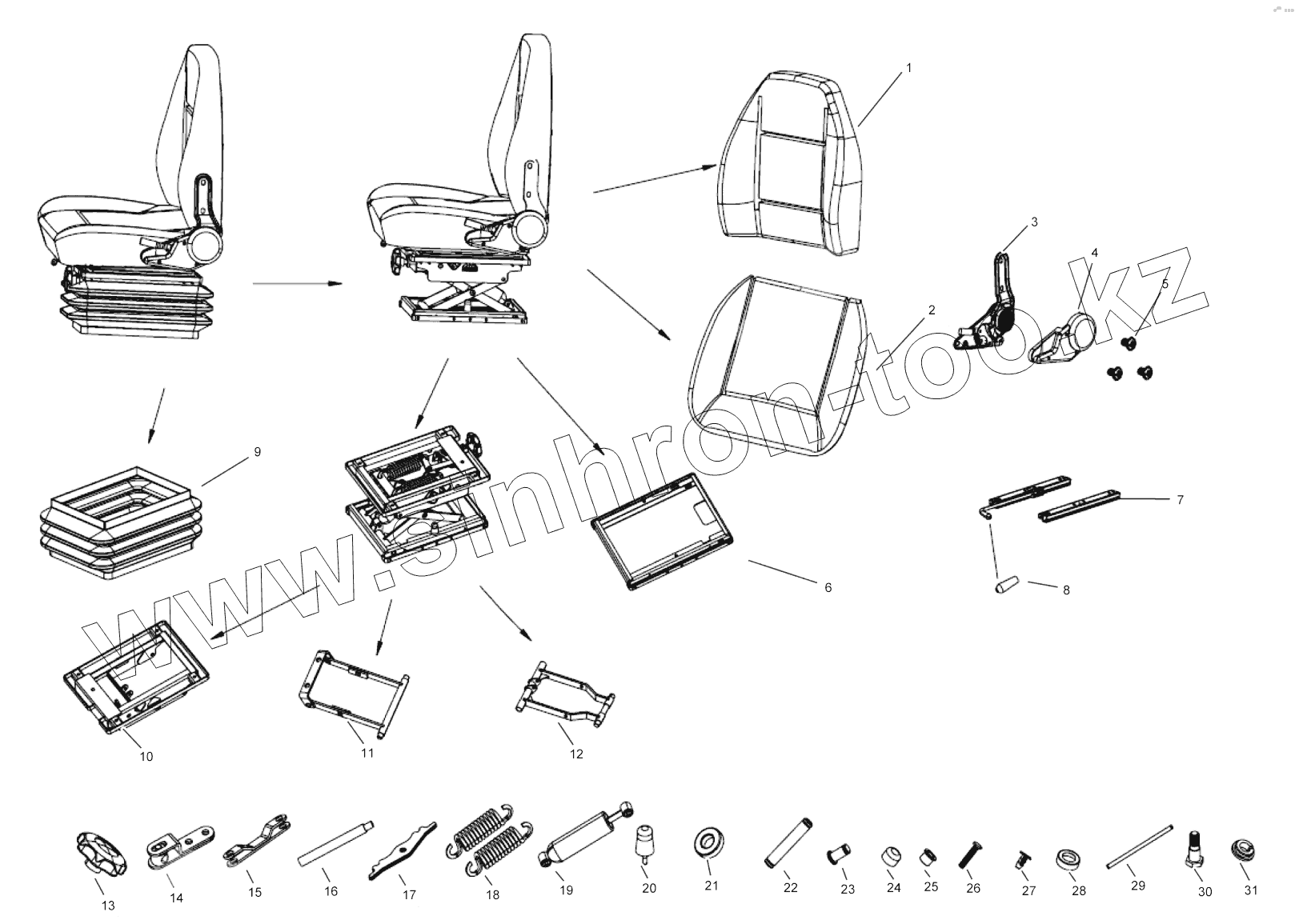

Каталог запасных частей к технике: XCMG ZL30H. 801902762 Bank Set
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | FS16D-04-2000 | Сборка сиденья и подушки | |
| 3 | FT166 | Регулятор угла левой операцией | |
| 4 | FTK166 | Пластмассовый кожух аппарат для регулирования угла | |
| 5 | Screw | Screw | |
| 6 | FS16D-04-4200 | Дополнительные соединительные узлы для амортизирующей нижней рамы | |
| 7 | FS16D-15-3000 | Скользящий рельс в сборе | |
| 8 | HBHC0008A0 | Door handle | |
| 9 | Concertinaprotection | Concertina protection | |
| 10 | FS16D-15-4100 | Амортизирующая верхняя рама | |
| 11 | HBJA0300B0 | Узлы наружной подпоры | |
| 12 | HBJA0200B0 | Узлы внутренней подпоры | |
| 13 | FJ05-40 | Амортизирующий маховик | |
| 14 | HBJA0600B0 | Узлы шатуна | |
| 15 | HBJA0500B0 | Узлы ступени | |
| 16 | FS16D-04-4302 | Регулировочный винт | |
| 17 | HBJA0402B0 | Пружиная планка | |
| 18 | FJ05-36 | Амортизирующая натяжная рессора | |
| 19 | HBJA0013A0 | Демпфирующая пружина | |
| 20 | HBJA0005A0 | Амортизирующая прокладка | |
| 21 | 8102 | Плоский подшипник | |
| 22 | FJ02-05-01 | Длинный штифт Ф10х59 | |
| 23 | HBJA0410F0 | Короткий штифт | |
| 24 | HBJA0003A3 | Ползун | |
| 25 | HBJA0102A3 | Гильза 1 | |
| 26 | HBJA0012F0 | Соединительный болт демпфирующей пружины | |
| 27 | HBJB0024A0 | Пряжка F | |
| 28 | FJ05-46 | Гильза подшипника | |
| 29 | HBJA0001E0 | Установочный вал | |
| 30 | HBJA0006F0 | Болт ступеньки | |
| 31 | HBJA0009A3 | Гильза 2 |
