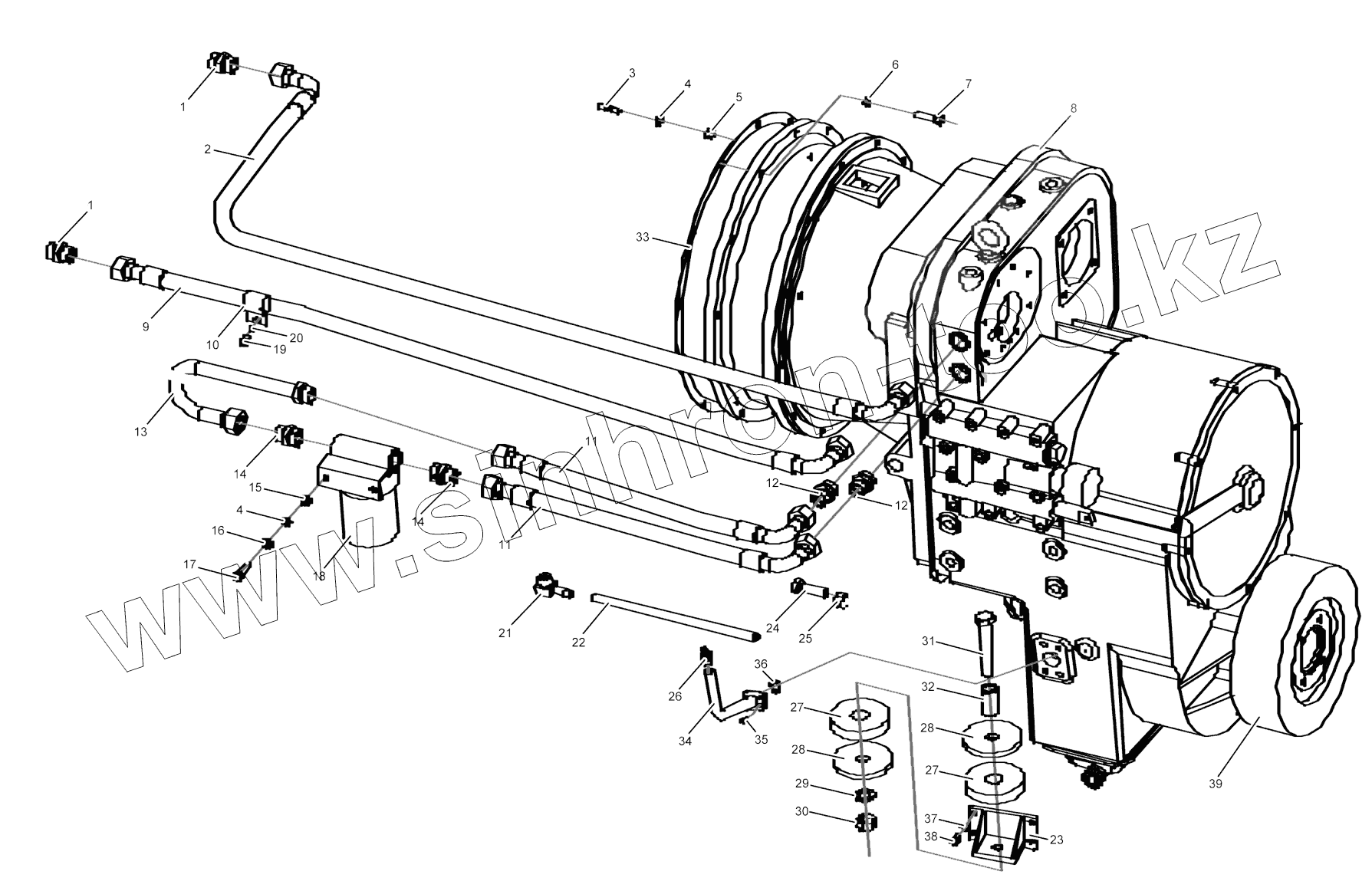

Каталог запасных частей к технике: XCMG ZL30H. 252700406 Transmission System

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

9

10

11

11

12

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803164276		Connector
2	252700206		Резиновая труба в сборе
3	805002236		Шпилька AM10x1x20
4	805300014		Шайба 10
5	805200090		Гайка M10x1
6	805300018		Шайба 12
7	805000014		Болт M12x45
8	272200154		ZL50 transmission
9	252700205		Резиновая труба в сборе
10	252101422		Трубодержатель
11	251400232		Резиновая труба в сборе
12	803165983		Соединение
13	251400230		Изогнутая труба
14	803164550		Joins
15	805200048		Гайка М10
16	805300102		Шайба 10
17	805000029		Болт M10x40
18	250200176		Filter
19	805000033		Болт М8х16
20	805300010		Шайба 8
21	250400122		Прямое соединение
22	803164003		Резиновая труба B13x450
23	252700220		Опора коробки передачи
24	805000164		Болт M16x55
25	805200051		Гайка М16
26	252000114		Заправочная крышка
27	252100347		Амортизационная прокладка
28	252100348		Нажимная планка
29	805300112		Шайба 20
30	805201518		Гайка
31	805001906		Болт М20х120
32	252700204		Промежуточное тело
33	250200162		Прокладка
34	252000113		Oil supply pipe
35	805002174		Болт М10х30
36	803164128		О-образное кольцо
37	805300039		Шайба 18
38	805000497		Болт M18x40
39	250200519		Тормоз

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
