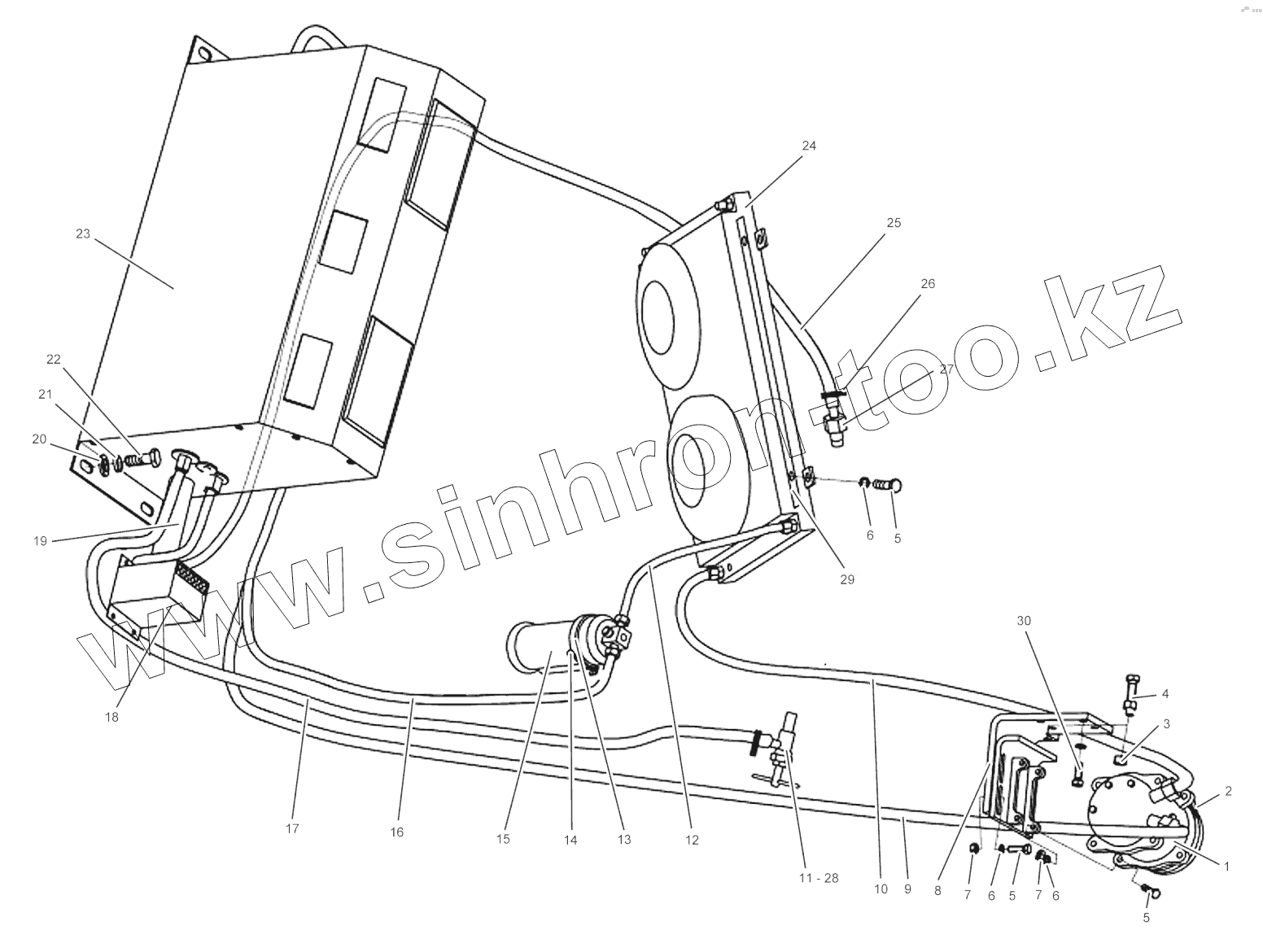

Каталог запасных частей к технике: XCMG ZL30H. 252600283 Air Conditioning System
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TYJ2-100 | Компрессор кондиционера | |
| 2 | 6420 | Ремень типа А | |
| 3 | 805200067 | Гайка M14 | |
| 4 | 805000444 | Болт М14x65 | |
| 5 | 805000062 | Болт М10х35 | |
| 6 | 805300014 | Шайба 10 | |
| 7 | 805200048 | Гайка М10 | |
| 8 | 252601014 | Опора компрессора кондиционера | |
| 9 | Hose | Hose | |
| 10 | Hose | Hose | |
| 11 | 250300125 | Выключатель горячей воды отопителя | |
| 12 | Hose | Hose | |
| 13 | 805300030 | Шайба М6 | |
| 14 | 805000322 | Болт М6х16 | |
| 15 | Reservoir | Reservoir | |
| 16 | Hose | Hose | |
| 17 | 251900522 | Водяная труба теплой воды | |
| 18 | Airfilter | Air filter | |
| 19 | Tube | Tube | |
| 20 | 805300020 | Шайба 12 | |
| 21 | 805300018 | Шайба 12 | |
| 22 | 805000045 | Болт M12x40 | |
| 23 | Evaporator | Evaporator | |
| 24 | Condenser | Condenser | |
| 25 | 251900523 | Водяная труба для вентиляции | |
| 26 | 801902690 | Хомут 22-26 | |
| 27 | 250200223 | Соединение | |
| 28 | 250300190 | Соединение указателя температуры воды | |
| 29 | 253000425 | Подстилка | |
| 30 | 805000048 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
