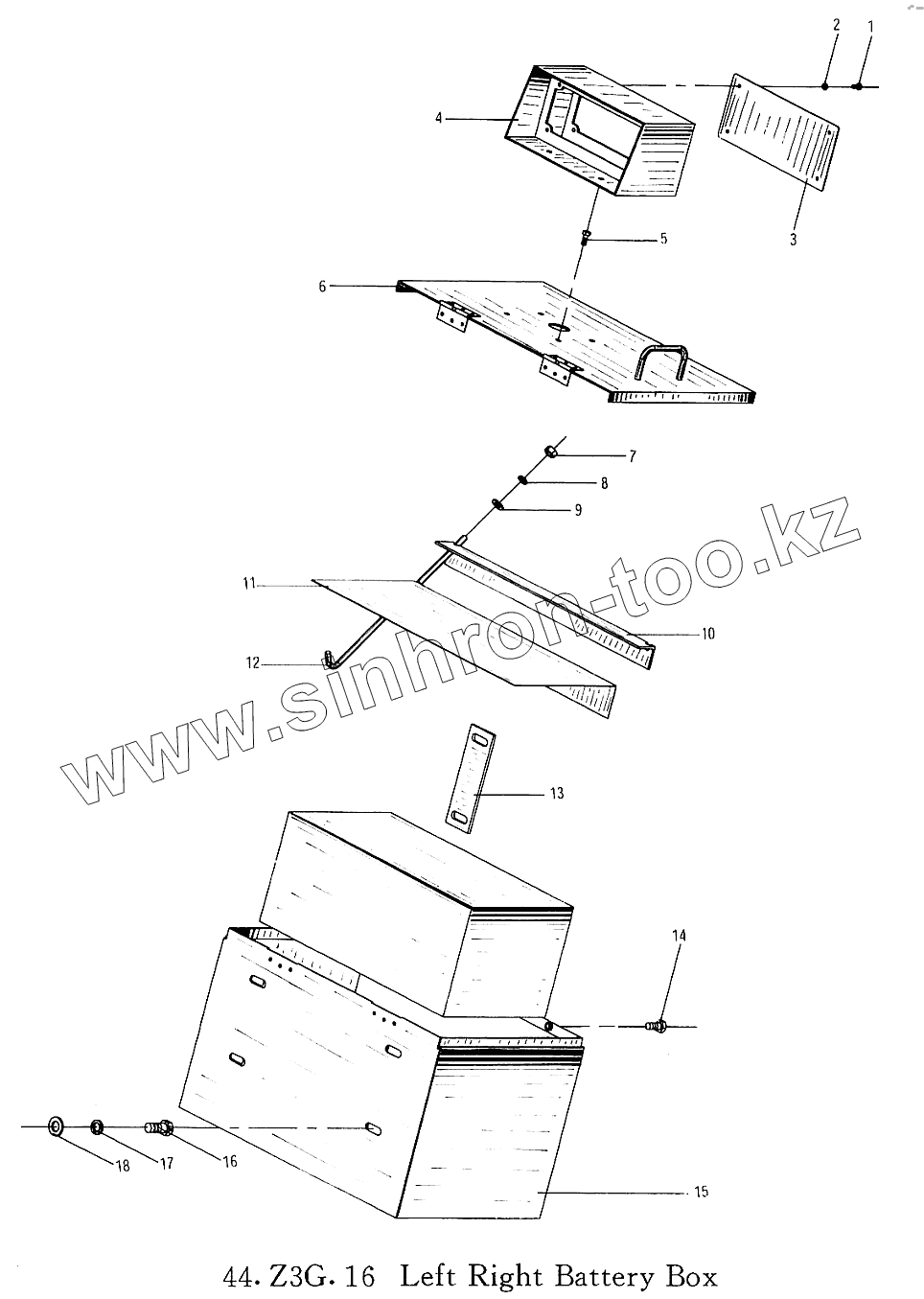

Каталог запасных частей к технике: XCMG ZL30G. Ящик аккумуляторной батареи
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | Diesel Engine Accessories | ||
| 3 | Z5G.6.9-1 | Cover | |
| 4 | Z5G.6.9.3 | Bracket | |
| 5 | Diesel Engine Accessories | ||
| 6 | Z3G.16.1.1 | Angleiron Lock | |
| 6 | Z3G.16.2.1 | Cover | |
| 7 | Diesel Engine Accessories | ||
| 8 | Diesel Engine Accessories | ||
| 9 | Diesel Engine Accessories | ||
| 10 | Z3G.16.1.1 | Angleiron Lock | |
| 11 | ZL40.18.5-5 | Rubber Cushion 550X330X1 | |
| 12 | ZL40E.17.8-1 | Bolt | |
| 13 | ZL40.18.5-3 | Rubber Cushion | |
| 14 | Diesel Engine Accessories | ||
| 15 | Z3G.16.1.2 | Right Battery Box Frame | |
| 15 | Z3G.16.2.2 | Left Battery Box Frame | |
| 16 | Diesel Engine Accessories | ||
| 17 | Diesel Engine Accessories | ||
| 18 | Diesel Engine Accessories |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
