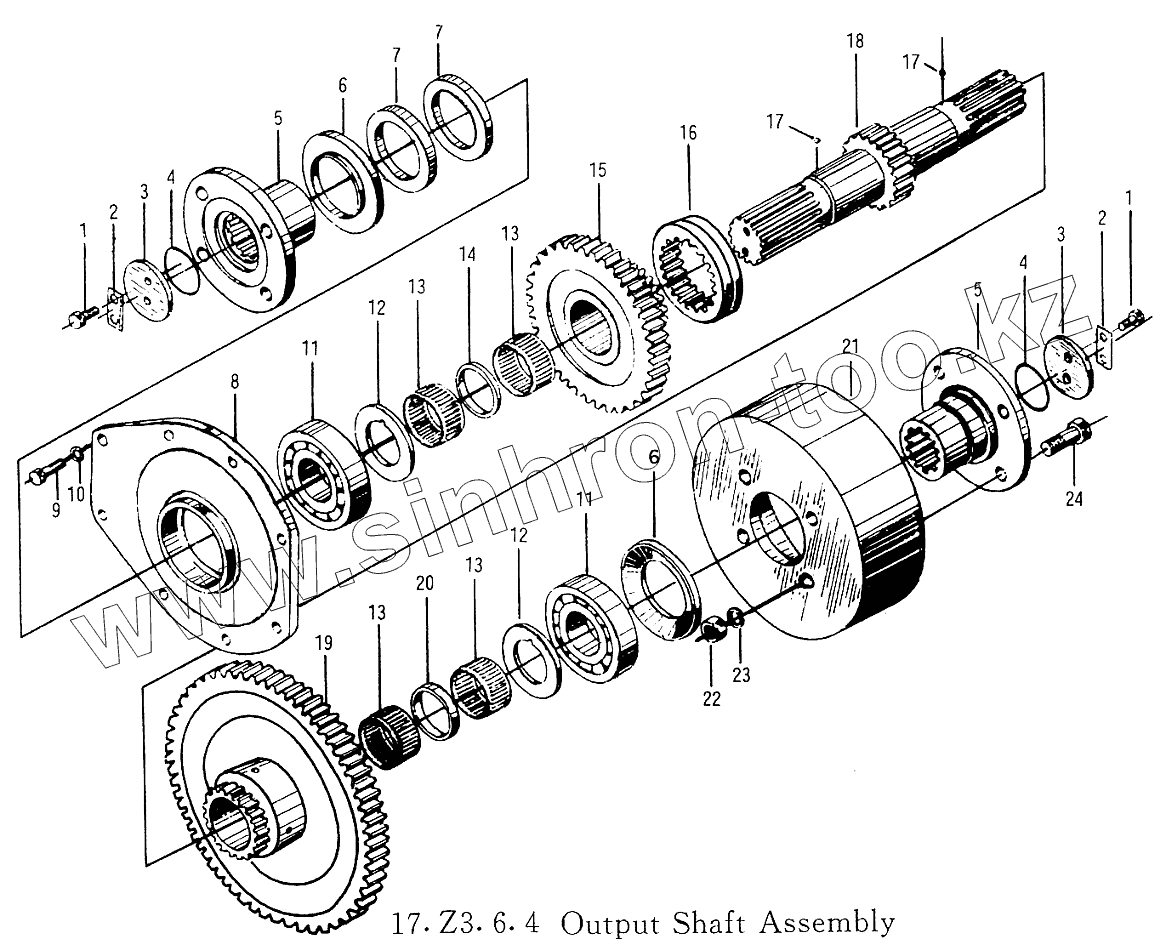

Каталог запасных частей к технике: XCMG ZL30G. Выходной вал
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
13
13
14
15
16
17
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | ZL20-030077 | Stop Plate | |
| 3 | ZL20-030078 | Plate | |
| 4 | Q26-01 | O-Ring 16X2 | |
| 5 | ZL20-030013 | Flange | |
| 5 | ZL20-030075 | Flange | |
| 6 | ZL20-030030 | Dust Boot | |
| 7 | HG4-335-66 | Oil Seal 65X90X12 | |
| 8 | ZL20-030071 | End Seal | |
| 9 | Diesel Engine Accessories | ||
| 10 | Diesel Engine Accessories | ||
| 11 | 1310 | Ball Bearing GB276-89 | |
| 12 | ZL20-030010A | Stop Ring | |
| 13 | 9243/55 | Needle Bearing 155X60X30 | |
| 14 | ZL20-030017 | Spacer 1960X5 | |
| 15 | ZL20-030009X1 | Gear (Z=36) | |
| 16 | ZL20-030019 | Gear Bushing | |
| 17 | Diesel Engine Accessories | ||
| 18 | ZL20-030072A | Output Shaft | |
| 19 | ZL20-030021X1 | Gear (Z=56) | |
| 20 | ZL20-030023 | Spacer 960X3 | |
| 21 | ZL20-030029 | Parking Brake Drum | |
| 21 | ZL20-030076 | Parking Brake Drum | |
| 22 | Diesel Engine Accessories | ||
| 23 | Diesel Engine Accessories | ||
| 24 | Diesel Engine Accessories |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
