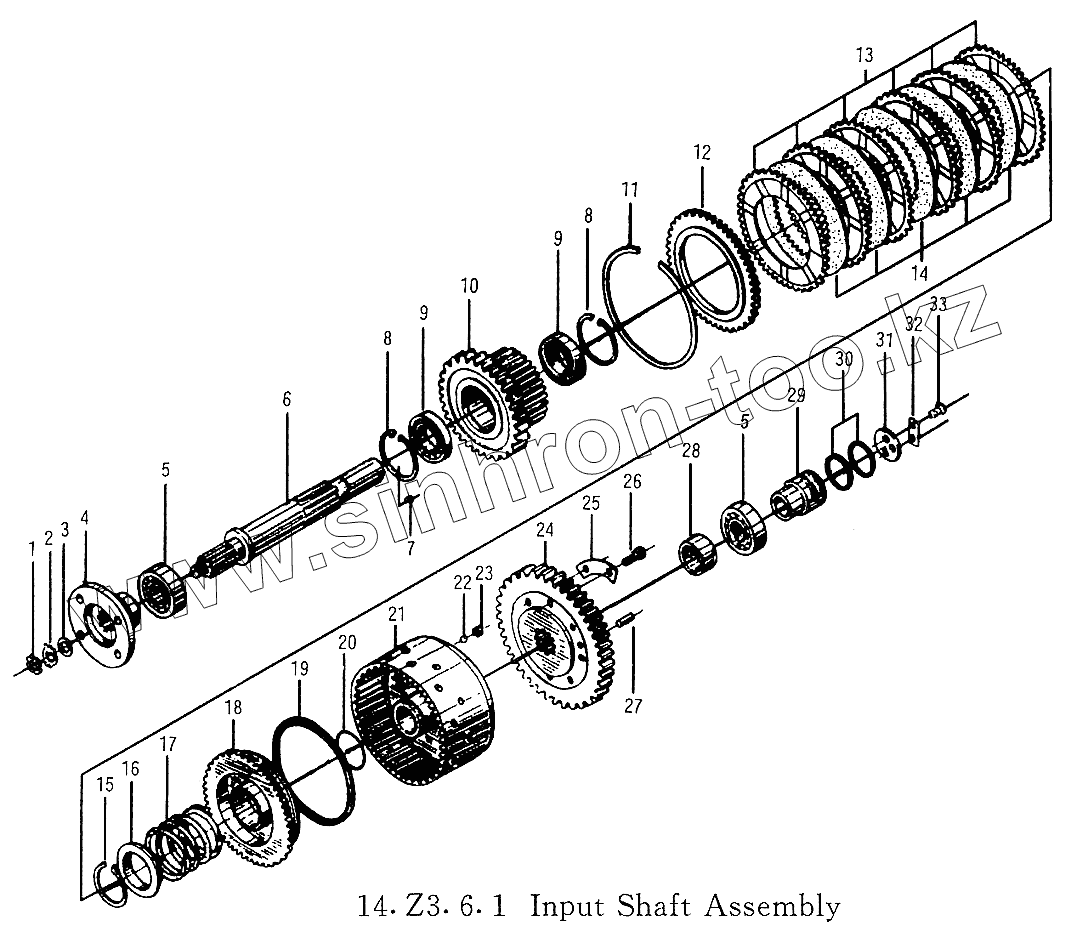

Каталог запасных частей к технике: XCMG ZL30G. Входной вал
1
2
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | Diesel Engine Accessories | ||
| 3 | Diesel Engine Accessories | ||
| 4 | ZL20-030061X1 | Flange Assembly | |
| 5 | Diesel Engine Accessories | ||
| 6 | ZL20-032008 | Input Shaft | |
| 7 | ZL20-032009 | Plug 9 | |
| 8 | Diesel Engine Accessories | ||
| 9 | 109 | Ball Bearing GB276-89 | |
| 10 | ZL20-032007X1 | Gear (Z=33) | |
| 11 | ZL20-032101 | Snap Ring | |
| 12 | ZL20-032102 | Gear Ring | |
| 13 | ZL20-032104 | Clutch Disc | |
| 14 | ZL20-030103 | Clutch Disc (Inner) | |
| 15 | Diesel Engine Accessories | ||
| 16 | ZL20-032110 | Spring Seat | |
| 17 | ZL20-032108 | Spring | |
| 18 | ZL20-032016 | Piston | |
| 19 | ZL20-032107 | Seal Ring | |
| 20 | Diesel Engine Accessories | ||
| 21 | ZL20-032105 | Clutch Housing | |
| 22 | Diesel Engine Accessories | ||
| 23 | ZL20-032109 | Plug | |
| 24 | ZL20-032010X1 | Gear (Z=46) | |
| 25 | ZL20-032006 | Stop Plate | |
| 26 | Diesel Engine Accessories | ||
| 27 | Diesel Engine Accessories | ||
| 28 | ZL20-032004 | Bushing | |
| 29 | ZL20-032003 | Piston | |
| 30 | CA10-350914-A | Piston Ring (D=52) | |
| 31 | ZL20-032002 | Plate | |
| 32 | ZL20-032001 | Stop Plate | |
| 33 | Diesel Engine Accessories |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
