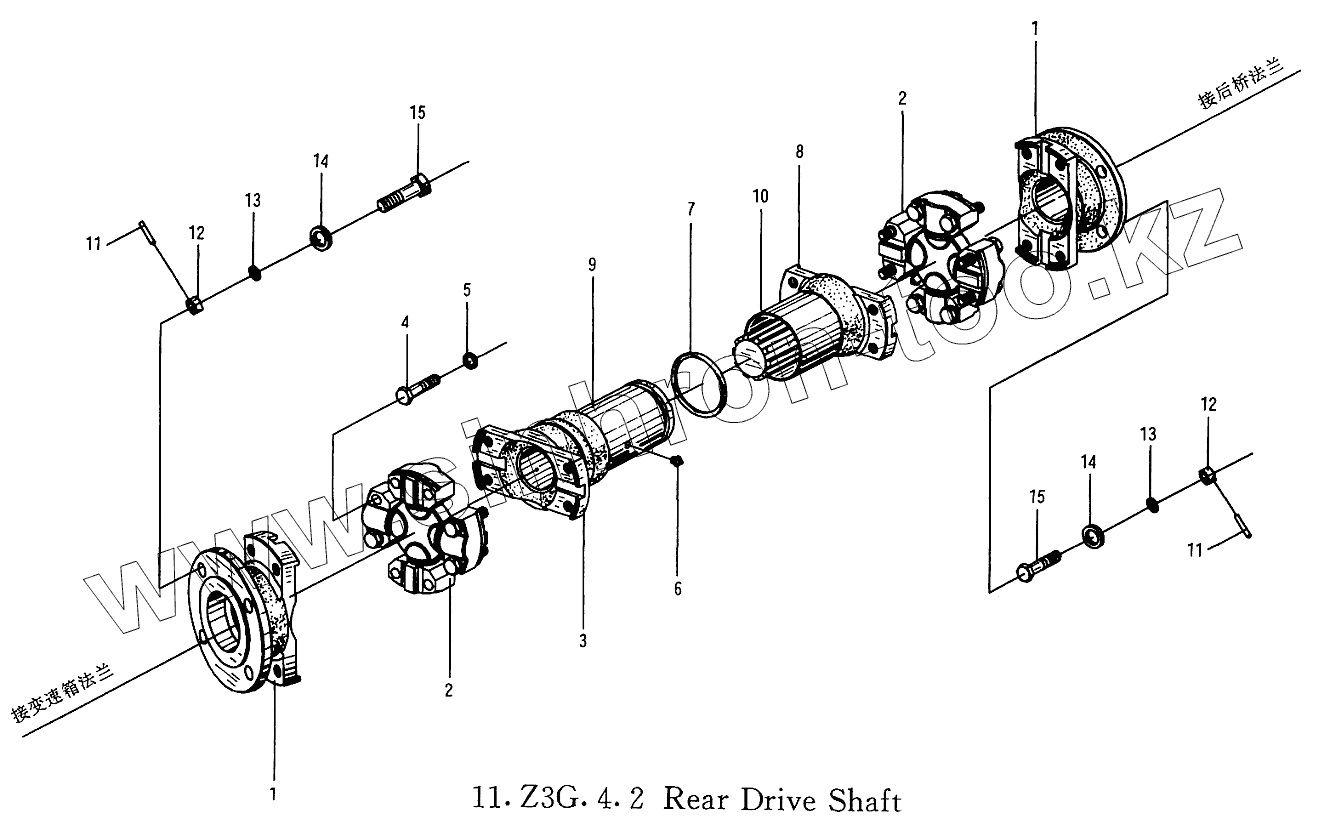

Каталог запасных частей к технике: XCMG ZL30G. Вал привода заднего моста
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3.4.3-1 | Connector | |
| 2 | IS9670 | Universal Joint Assembly | |
| 3 | Z3.4.3-2 | Connector Yoke | |
| 4 | Diesel Engine Accessories | ||
| 5 | Diesel Engine Accessories | ||
| 6 | Diesel Engine Accessories | ||
| 7 | Diesel Engine Accessories | ||
| 8 | Z3.4.4a-2 | Splinded Yoke | |
| 9 | Z3G.4.2-1 | Spline Pipe | |
| 10 | Z3.4.4-3 | Spline Housing | |
| 11 | Diesel Engine Accessories | ||
| 12 | Diesel Engine Accessories | ||
| 13 | Diesel Engine Accessories | ||
| 14 | Diesel Engine Accessories | ||
| 15 | Z3.4-2 | Bolt M14X45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
