Каталог запасных частей к технике: XCMG ZL30G. Управление
1
1
2
2
3
4
4
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
21
22
23

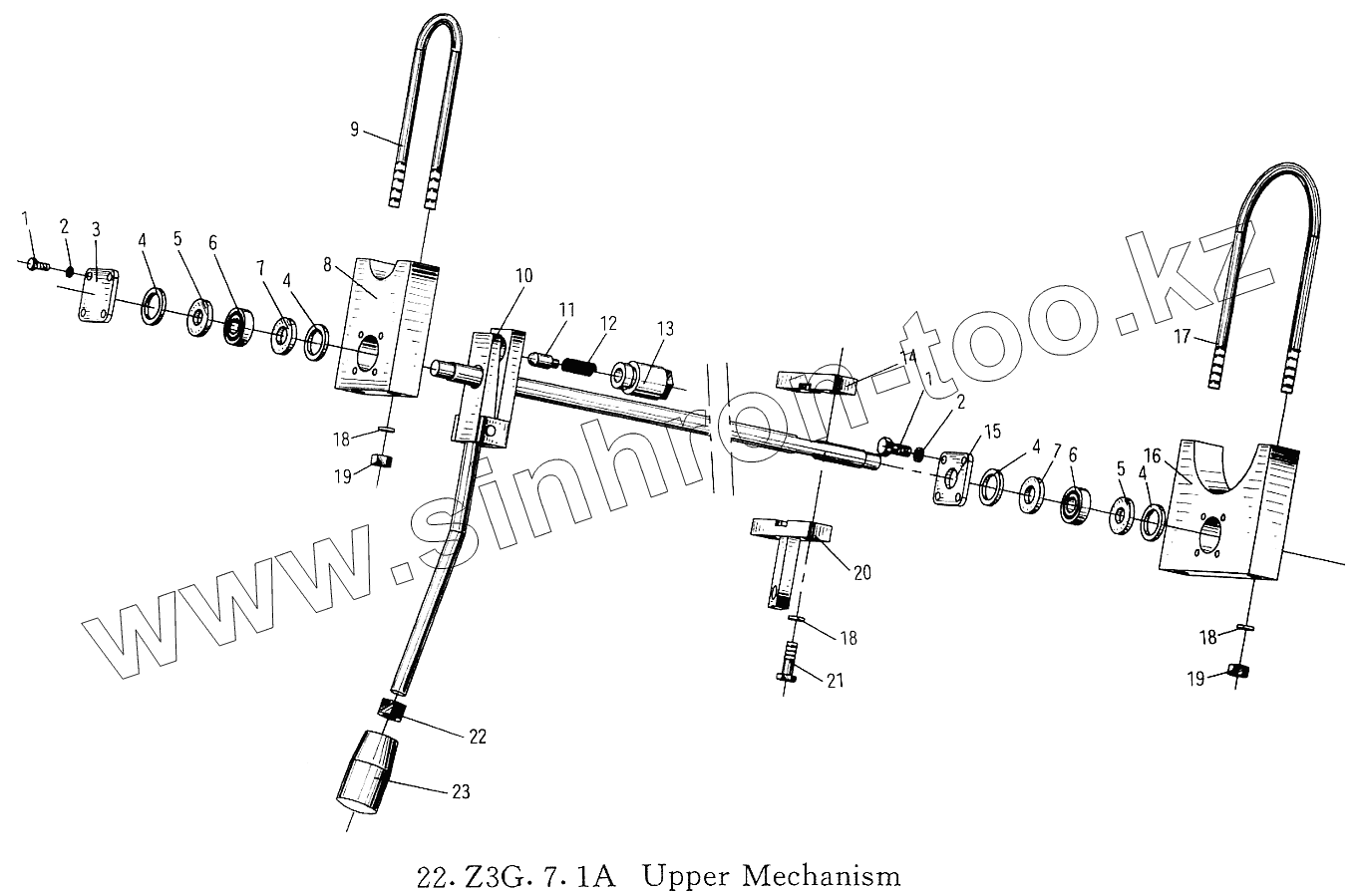

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | Diesel Engine Accessories | ||
| 3 | ZL4.0.7.1-1 | Plate | |
| 4 | ZL40.7.1-11 | Spacer | |
| 5 | ZL40.7.1-10 | Spacer | |
| 6 | 180101 | Bearing GB279-88 | |
| 7 | ZL40.7.1-9 | Spacer | |
| 8 | Z3.7.2-1 | Spacer | |
| 9 | Z3.7.2-5 | U-Bolt | |
| 10 | Z3G.7.1.1A | Knob Shaft | |
| 11 | ZL40.7.1-5 | Stud | |
| 12 | ZL40.7.1-7 | Spring | |
| 13 | ZL40.7.1-6 | Spring Retainer | |
| 14 | Z3G.7.1-3 | Plate | |
| 15 | ZL40.7.1-8 | Plate | |
| 16 | Z3G.7.1-1 | Bearing Retainer | |
| 17 | Z3G.7.1-2 | U-Bolt | |
| 18 | Diesel Engine Accessories | ||
| 19 | Diesel Engine Accessories | ||
| 20 | Z3G.7.1.2 | Support | |
| 21 | Diesel Engine Accessories | ||
| 22 | Diesel Engine Accessories | ||
| 23 | ZL40.7.1-16 | Knob M12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
