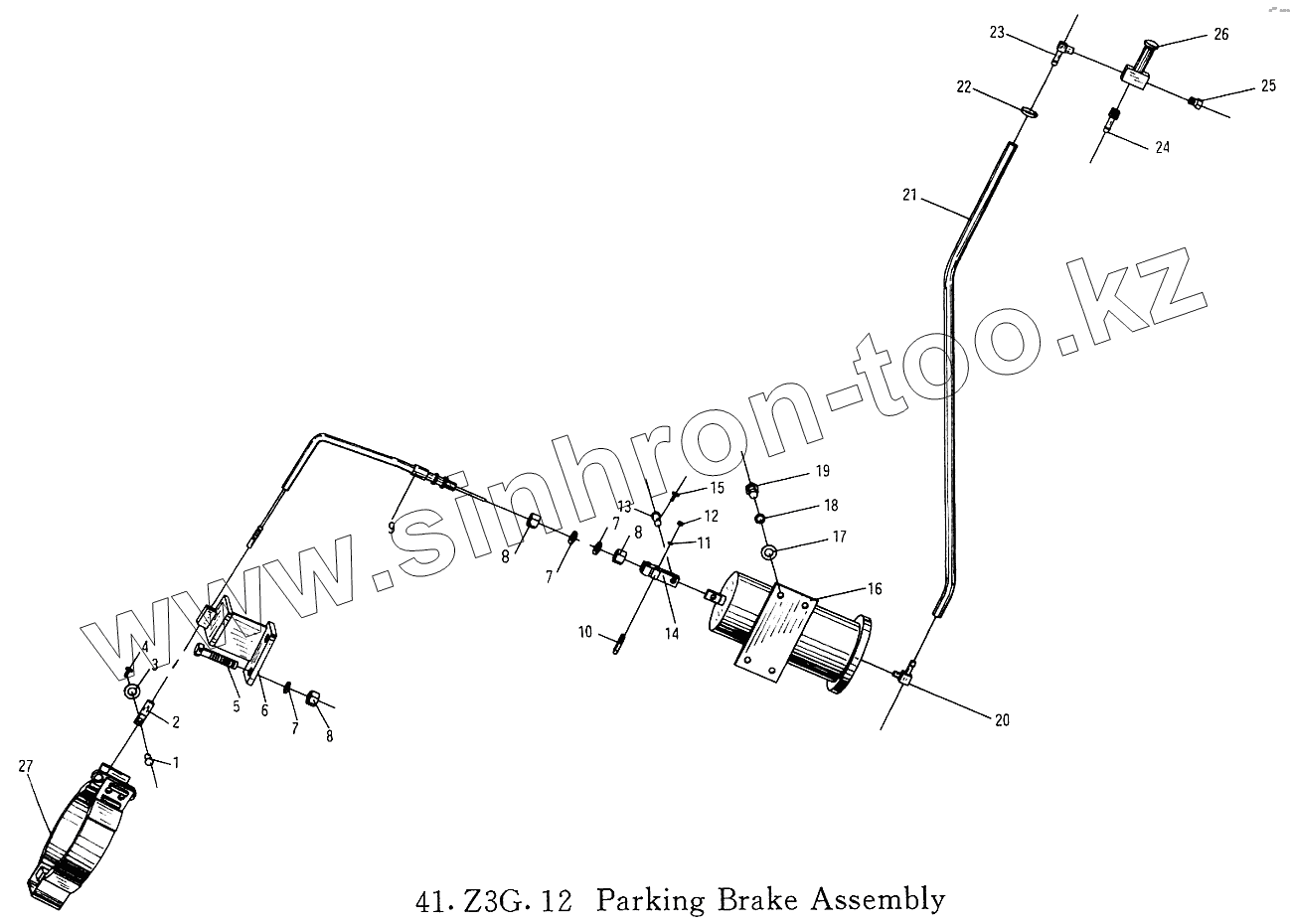

Каталог запасных частей к технике: XCMG ZL30G. Стояночный тормоз
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | Z3.13-1 | Joint | |
| 3 | Diesel Engine Accessories | ||
| 4 | Diesel Engine Accessories | ||
| 5 | Diesel Engine Accessories | ||
| 6 | Z3.13.1 | Frame | |
| 7 | Diesel Engine Accessories | ||
| 8 | Diesel Engine Accessories | ||
| 9 | Z3G.12.3 | Cable | |
| 10 | ZL40.13.3-4A | U-Bolt | |
| 11 | Diesel Engine Accessories | ||
| 12 | Diesel Engine Accessories | ||
| 13 | Diesel Engine Accessories | ||
| 14 | ZL40.13.3-3A | Slide Block | |
| 15 | Diesel Engine Accessories | ||
| 16 | ZL50E.9.7 | Brake Cylinder | |
| 17 | Diesel Engine Accessories | ||
| 18 | Diesel Engine Accessories | ||
| 19 | Diesel Engine Accessories | ||
| 20 | ZL50E.9A-8 | Joint | |
| 21 | Z3G.12-9 | Tube | |
| 22 | Diesel Engine Accessories | ||
| 23 | ZL50E.9A-5 | Joint | |
| 24 | ZL50E.9A-6 | Joint | |
| 25 | ZL50F.9A-5 | Plug | |
| 26 | QZ50-3526001 | Handle Control Valve | |
| 27 | Z3.6-4.1 | Parking Brake Assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
