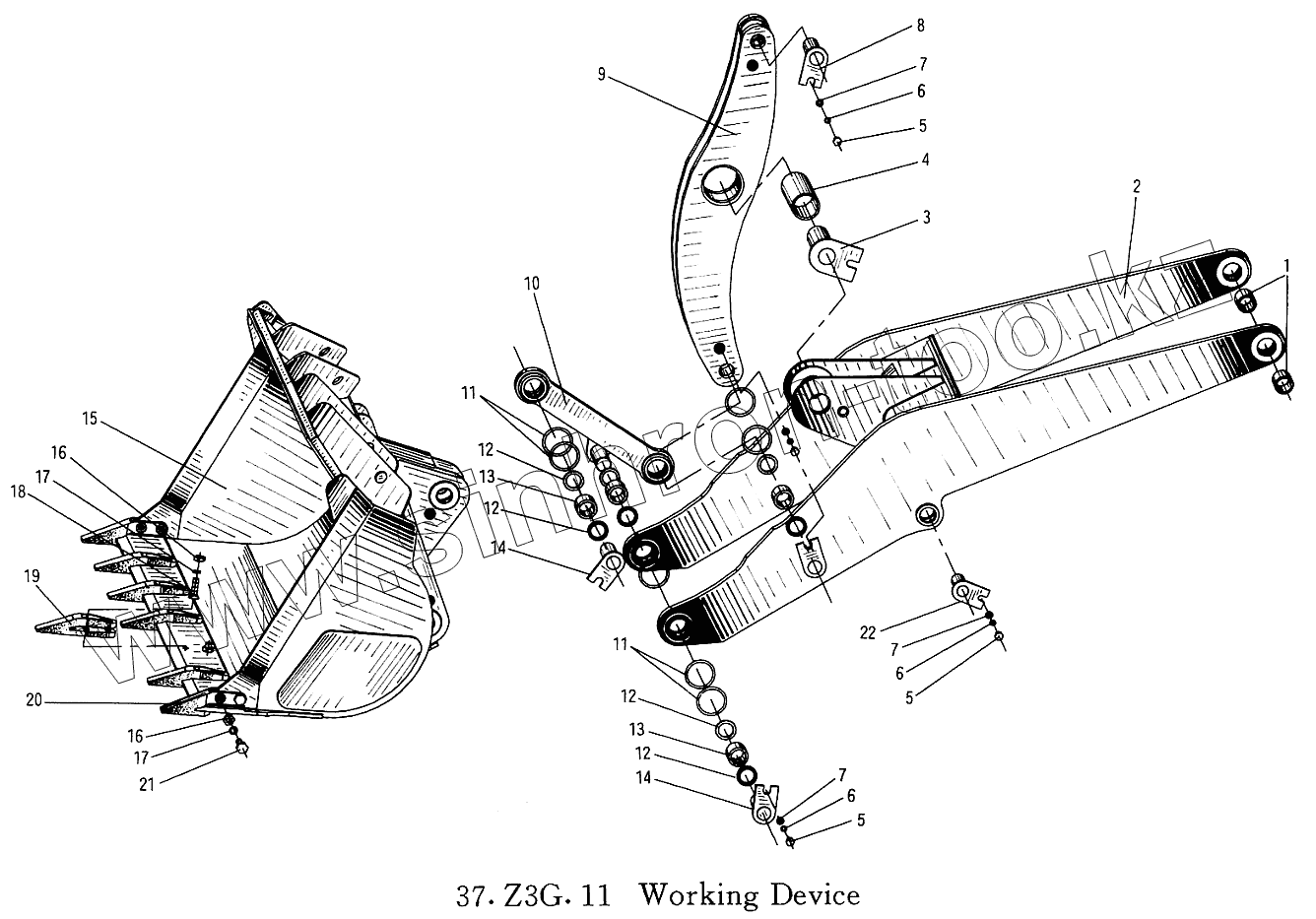

Каталог запасных частей к технике: XCMG ZL30G. Рабочее оборудование
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
11
12
12
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3.11-3 | Bushing | |
| 2 | Z3G.11.1 | Lift Arm | |
| 3 | Z3.11.4 | Pitman Arm End Pin | |
| 4 | Z3.11-2 | Bushing | |
| 5 | Diesel Engine Accessories | ||
| 6 | Diesel Engine Accessories | ||
| 7 | 85Z.6-5 | Washer | |
| 8 | Z3.11.5 | Washer | |
| 9 | Z3G.11.2 | Pitman Arm | |
| 10 | Z3G.11.4 | Link | |
| 11 | Z3G.11-2 | O-Ring | |
| 12 | Diesel Engine Accessories | ||
| 13 | Z3G.11-1 | Bushing | |
| 14 | Z3G.11.5 | Bucket Shaft Pin | |
| 15 | Z3G.11.3 | Bucket | |
| 16 | ZL40A.11.1-19 | Nut | |
| 17 | Diesel Engine Accessories | ||
| 18 | Z3.11.1-2 | Bolt | |
| 19 | Z3.11.1-1 | Bucket Tooth | |
| 20 | Z3G.11.3-1 | Side Tooth | |
| 21 | Diesel Engine Accessories | ||
| 22 | Z3.11.6 | Upper Shaft Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
