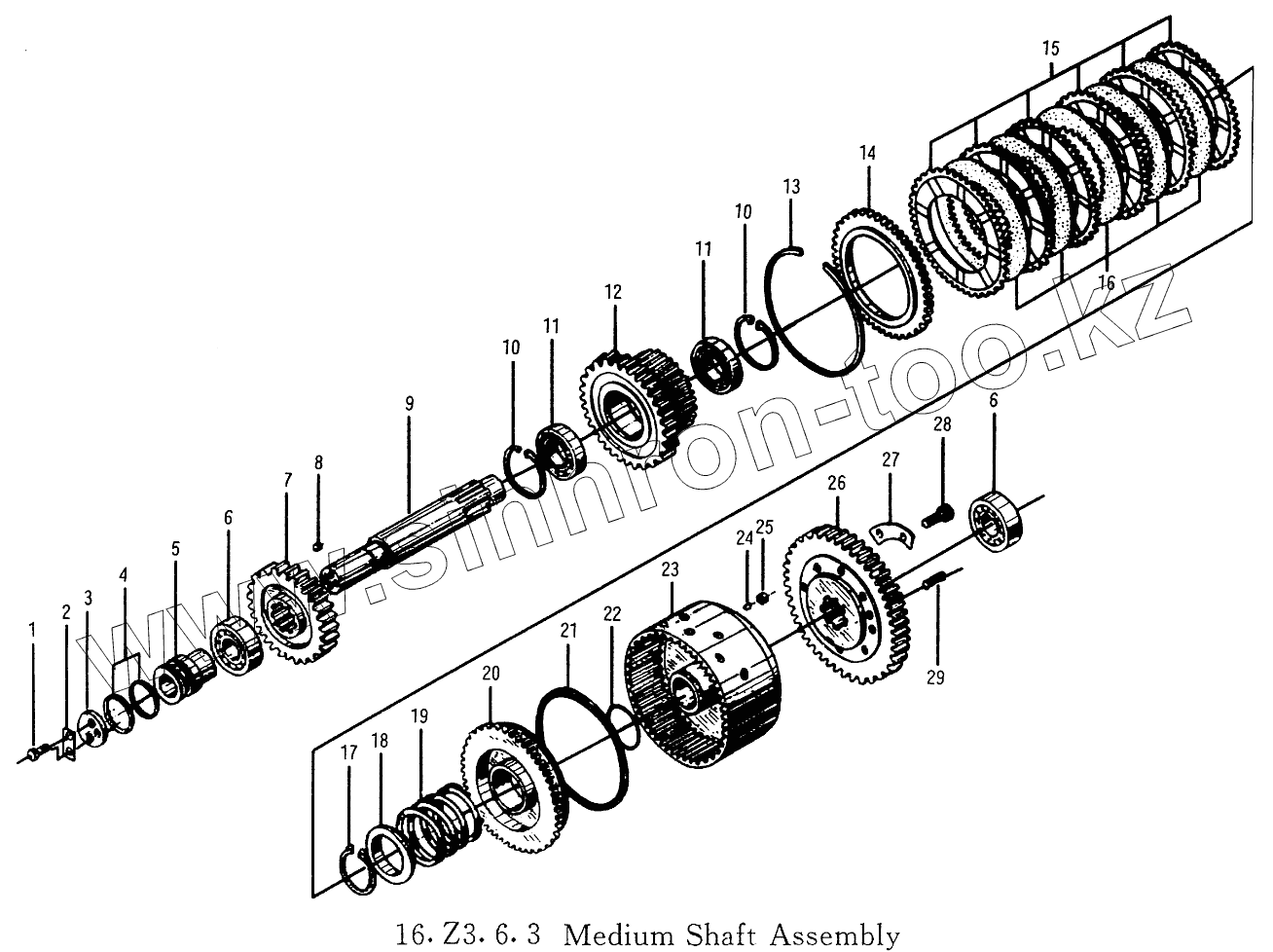

Каталог запасных частей к технике: XCMG ZL30G. Промежуточный вал
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel Engine Accessories | ||
| 2 | ZL20-032001 | Stop Plate | |
| 3 | ZL20-032002 | Plate | |
| 4 | CA10-3509164A | Piston Ring (D=52) | |
| 5 | ZL20-032003 | Piston | |
| 6 | 7507 | Roller Bearing GB297-86 | |
| 7 | ZL20-033001X1 | Gear (m=5, Z=24) | |
| 8 | ZL20-032009 | Plug 9 | |
| 9 | ZL20-033002 | Medium Shaft | |
| 10 | Diesel Engine Accessories | ||
| 11 | 109 | Ball Bearing GB276-89 | |
| 12 | ZL20-032004X1 | Gear (m=4.5, Z=41) | |
| 13 | ZL20-032101 | Snap Ring | |
| 14 | ZL20-032102 | Gear Ring | |
| 15 | ZL20-032104 | Clutch Disc | |
| 16 | ZL20-032103 | Clutch Disc | |
| 17 | Diesel Engine Accessories | ||
| 18 | ZL20-032110 | Spring Seat | |
| 19 | ZL20-032108 | Spring | |
| 20 | ZL20-032106 | Piston | |
| 21 | ZL20-032107 | Seal Ring | |
| 22 | Diesel Engine Accessories | ||
| 23 | ZL20-032105 | Clutch Housing | |
| 24 | Diesel Engine Accessories | ||
| 25 | ZL20-032109 | Plug | |
| 26 | ZL20-033005X1 | Gear (m=4.5, Z=54) | |
| 27 | ZL20-032006 | Stop Plate | |
| 28 | Diesel Engine Accessories | ||
| 29 | Diesel Engine Accessories |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
