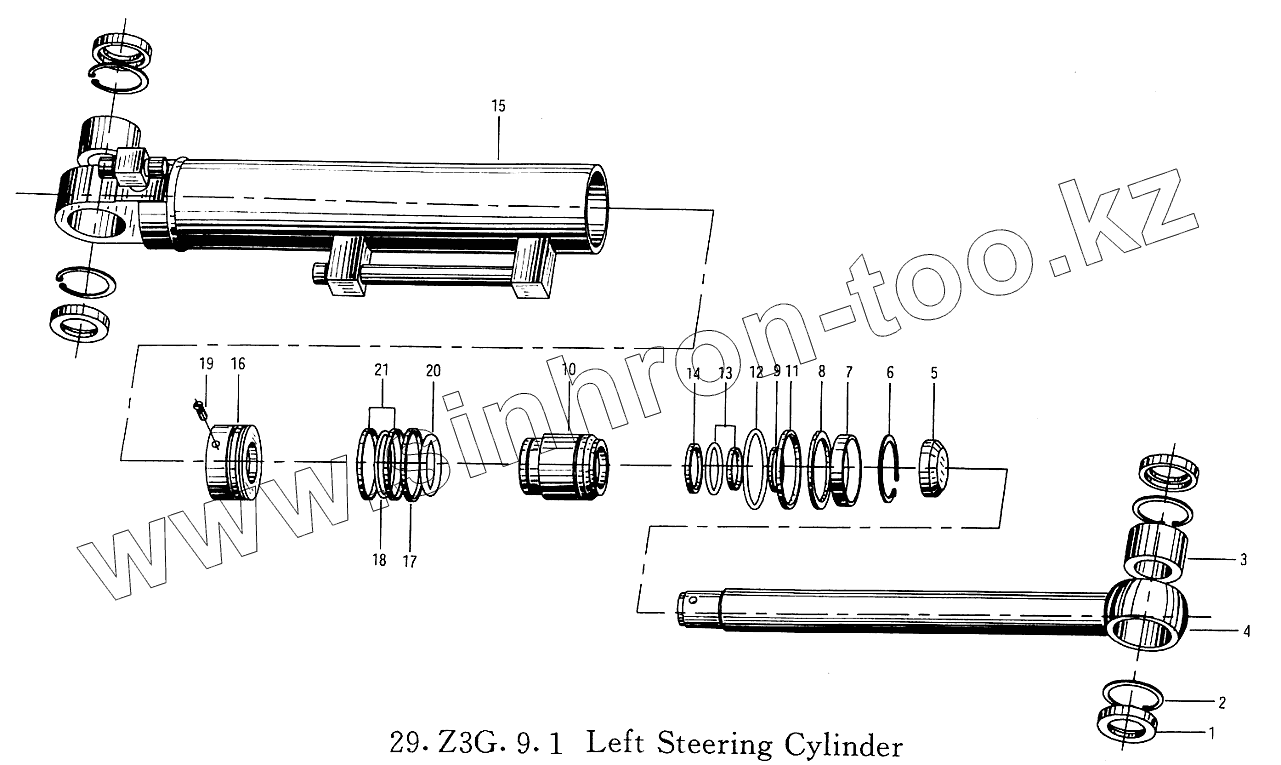

Каталог запасных частей к технике: XCMG ZL30G. Поворотный цилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3.9.1-9 | Dust Ring | |
| 2 | Diesel Engine Accessories | ||
| 3 | GE40ES | Tumbler Bearing GB304.5-81 | |
| 4 | Z3G.9.1-1 | Piston Rod | |
| 5 | WD1700450-N9 | Dust Ring | |
| 6 | Diesel Engine Accessories | ||
| 7 | Z3.9.1-1 | Snap Ring | |
| 8 | Z3.9.1-2 | Snap Ring | |
| 9 | RUJ100450-Z94 | U-Ring | |
| 10 | Z3G.9.1-2 | Guide Tube | |
| 11 | Diesel Engine Accessories | ||
| 12 | Diesel Engine Accessories | ||
| 13 | CKS-045 | Step Seal d45 | |
| 14 | Z3.9.1-3 | Slyd Ring | |
| 15 | Z3G.9.1.1 | Cylinder | |
| 16 | Z3.9.1-7 | Piston | |
| 17 | Z3.9.1-6 | Slyd Ring | |
| 18 | CKW-080 | Glyd Ring | |
| 19 | Diesel Engine Accessories | ||
| 20 | Diesel Engine Accessories | ||
| 21 | Z3G.9.1-3 | Snap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
