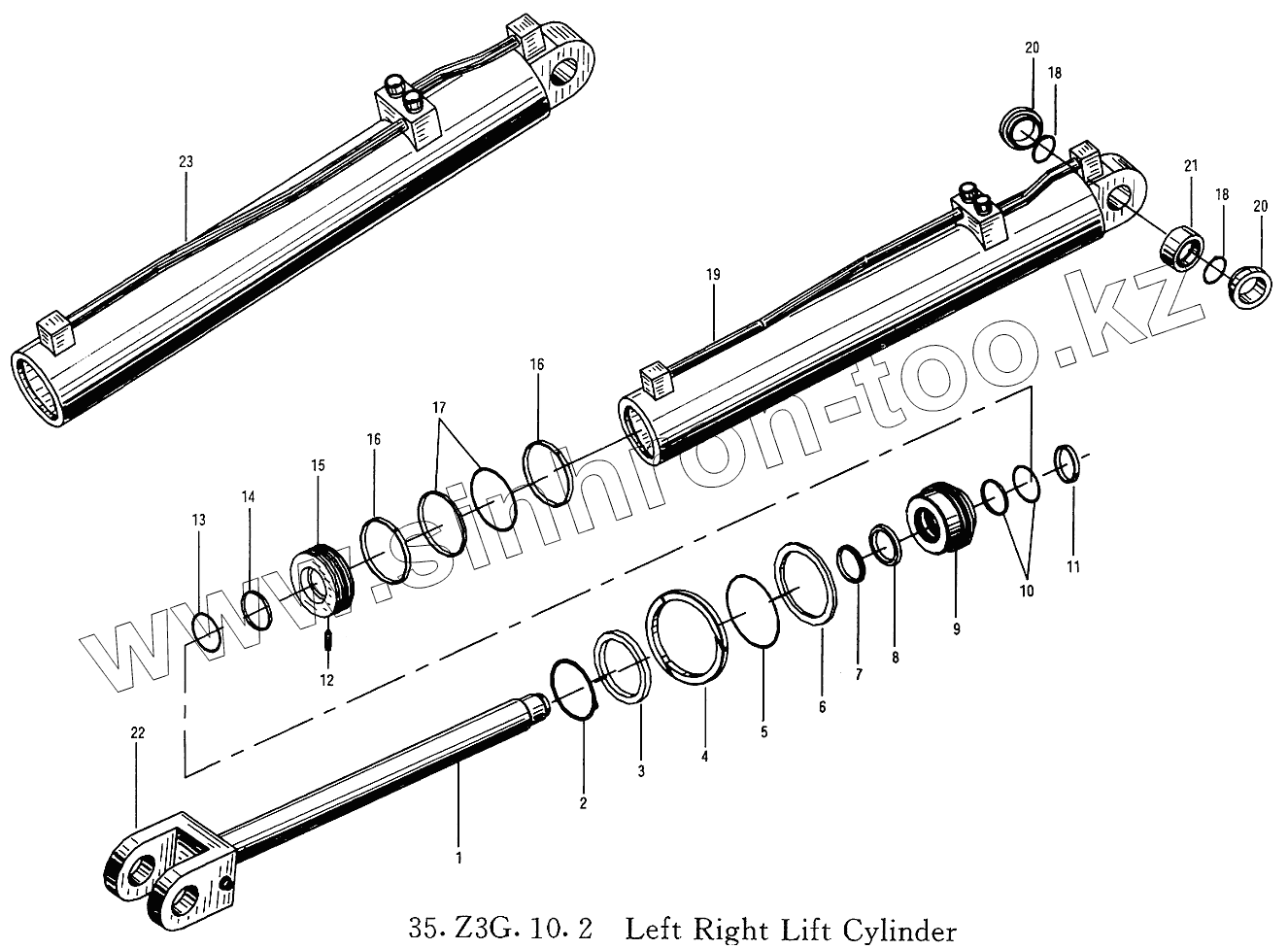

Каталог запасных частей к технике: XCMG ZL30G. Подъемный цилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3.10.2-1 | Snap Ring | |
| 2 | Diesel Engine Accessories | ||
| 3 | Z3.10.2-1 | Snap Ring | |
| 4 | Z3.10.2-3 | Key | |
| 5 | Diesel Engine Accessories | ||
| 6 | Z3G.10.2-5 | Snap Ring | |
| 7 | WD1700630-N9 | Dust Ring | |
| 8 | RUJ000630-Z94 | U-Ring | |
| 9 | Z3G.10.2-2 | Guide Sleeve | |
| 10 | CKS-063 | Step Ring d63 | |
| 11 | Z3.10.2-2 | Steal Ring | |
| 12 | Diesel Engine Accessories | ||
| 13 | Diesel Engine Accessories | ||
| 14 | Z3G.10.2-4 | Snap Ring | |
| 15 | Z3G.10.2-3 | Piston | |
| 16 | Z3.10.2-7 | Slyd Ring | |
| 17 | CKW-110 | Glyd Ring d110 | |
| 18 | Diesel Engine Accessories | ||
| 19 | Z3G.10.2.1 | Cylinder Body (Right) | |
| 20 | Z3G.10.2-11 | Dust Ring | |
| 21 | Diesel Engine Accessories | ||
| 22 | Z3.10.2.1 | Pistion Rod Head | |
| 23 | Z3G.10.3-1 | Cylinder Body (Left) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
