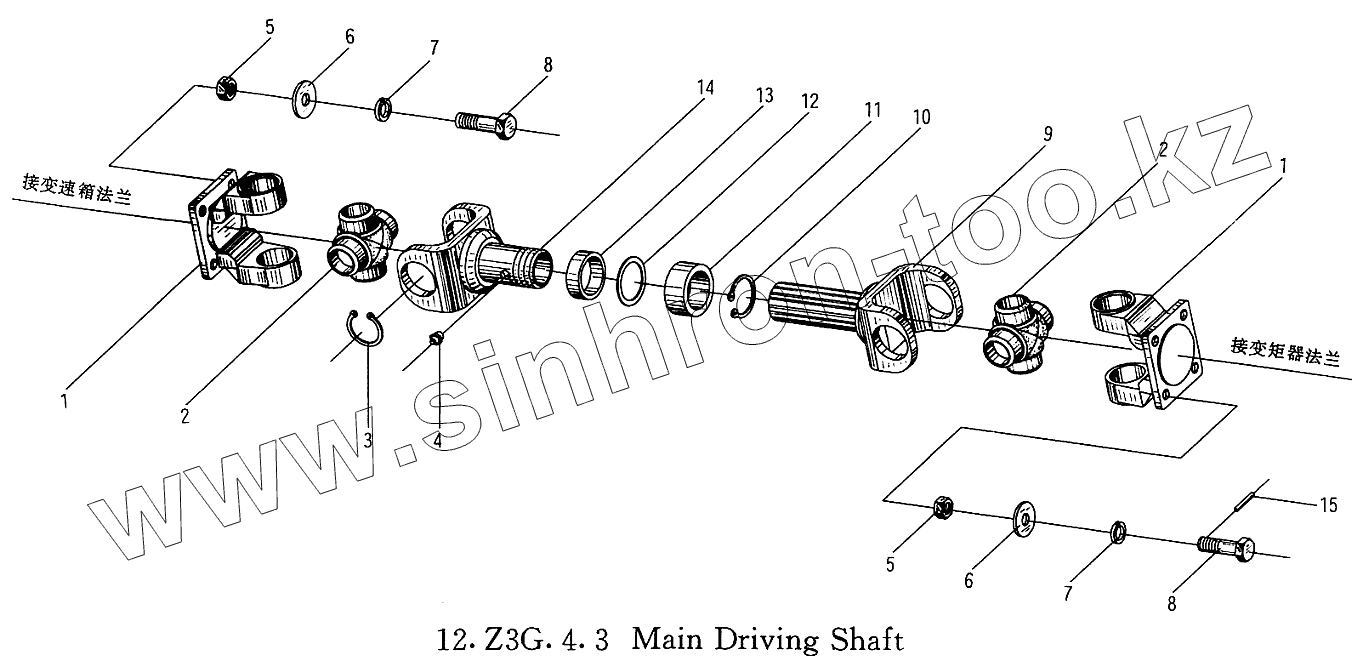

Каталог запасных частей к технике: XCMG ZL30G. Карданный вал
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 22010408-1 | Flange Yoke | |
| 2 | 22010408-2 | Universal Joint Assembly | |
| 3 | 22010408-3 | Snap Ring | |
| 4 | Q70001 | Grease Fitting | |
| 5 | Diesel Engine Accessories | ||
| 6 | Diesel Engine Accessories | ||
| 7 | Diesel Engine Accessories | ||
| 8 | Z3.4-1 | Bolt M12X40 | |
| 9 | 22010408-4 | Spline Shaft Yoke | |
| 10 | 22010408-5 | Big Retainer Ring | |
| 11 | 2201086 | Oil Seal Cap | |
| 12 | 2201087 | Oil Seal Washer | |
| 13 | 2201088 | Oil Seal | |
| 14 | 130-22010408 | Spline Yoke Assembly | |
| 15 | Diesel Engine Accessories |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
