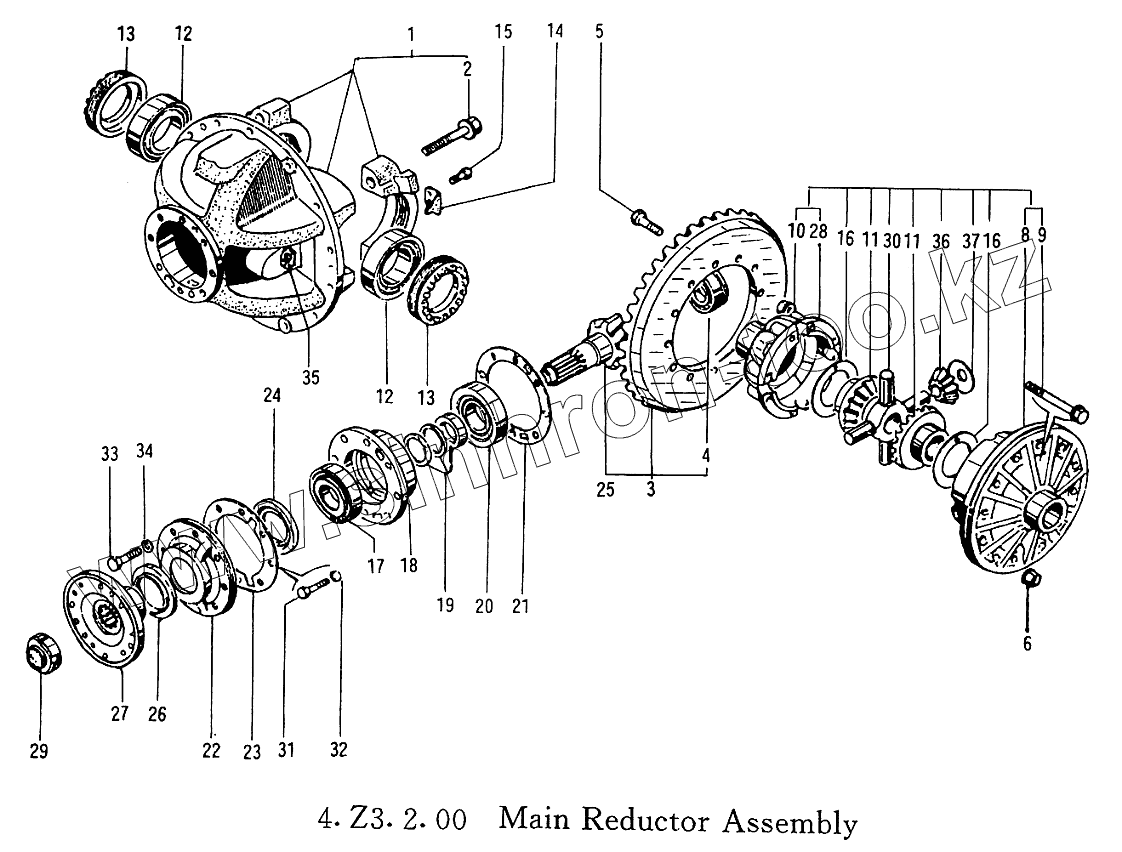

Каталог запасных частей к технике: XCMG ZL30G. Главный редуктор
1
2
3
4
5
6
8
9
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 75200033 | Bearing Cage | |
| 2 | 75502600 | Bolt M22X2.5X99 | |
| 3 | 75201829A | Driven Bevel Gear | |
| 4 | 542607 | Bearing GB28381 | |
| 5 | 75500003 | Bolt | |
| 6 | Diesel Engine Accessories | ||
| 7 | 75201916 | Differential Assembly | |
| 8 | 75201918 | Differential Cage | |
| 9 | 752019180 | Flange Bolt | |
| 10 | Diesel Engine Accessories | ||
| 11 | 75201256 | Axle Shaft Gear | |
| 12 | 42687/42620 | Bearing 76.2X127X30.162 | |
| 13 | 75200052 | Nut | |
| 14 | 75200053A | Lock Plate | |
| 15 | Diesel Engine Accessories | ||
| 16 | 75201606 | Thrust Washer | |
| 17 | 75201831A | Bearing Cage | |
| 18 | 7310 | Bearing GB297-84 | |
| 19 | 75201889A | Spacer | |
| 20 | KHM911210 | Bearing 175X36.512 | |
| 20 | KHM911242 | Bearing 53.975X130 | |
| 21 | 75200036 | Adjusting Washer | |
| 22 | 75203617B | Cover | |
| 23 | 75200040 | Gasket | |
| 24 | Diesel Engine Accessories | ||
| 25 | 82000302 | Pinion | |
| 25 | 82000402 | Pinion | |
| 26 | 75200046 | Dust Cap | |
| 27 | 82000404 | Flange | |
| 28 | 75201919 | Differential Cage | |
| 29 | 75500007A | Locknut | |
| 30 | 75200059 | Differential Cross | |
| 31 | 75500006 | Bolt M12X1.5X45/28 | |
| 32 | Diesel Engine Accessories | ||
| 33 | 75500005 | Bolt M14X1.5X45/32 | |
| 34 | Diesel Engine Accessories | ||
| 35 | ZL40.2.1.2 | Bolt | |
| 36 | 75201255 | Planetary Gear | |
| 37 | 75201607 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
