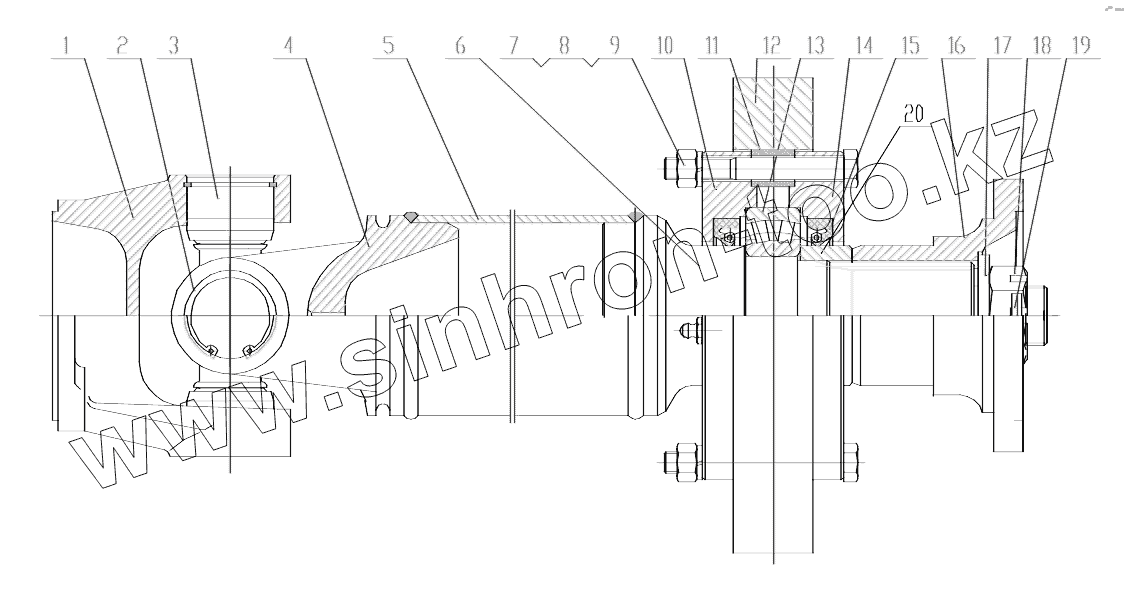

Каталог запасных частей к технике: XCMG ZL30BR. Transmission front axle assembly 252700128

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z30.3B-2D		Fork
2	GB/T893.1-1986		Ring
3	EQ140-2201C		Universal joint
4	2201D-022-2D		Universal joint
5	Pipe		Pipe
6	Axis		Axis
7	GB/T6170-2000		Гайка M6
8	GB/T93-1987		Шайба
9	GB/T5782-2000		Dowel
10	Bearing seat		Bearing seat
11	Ring		Handing ring
12	Bearing seat		Bearing seat
13	GB/T286-1964		Bearing
14	Bearing seat		Bearing seat
15	HG4-338-66J		Retaining ring
16	2202G1-111		Flange
17	2202G1-042		Washer
18	2202G1-041		Nut
19	Q5005045		Pin
20	Mango		Mango

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
