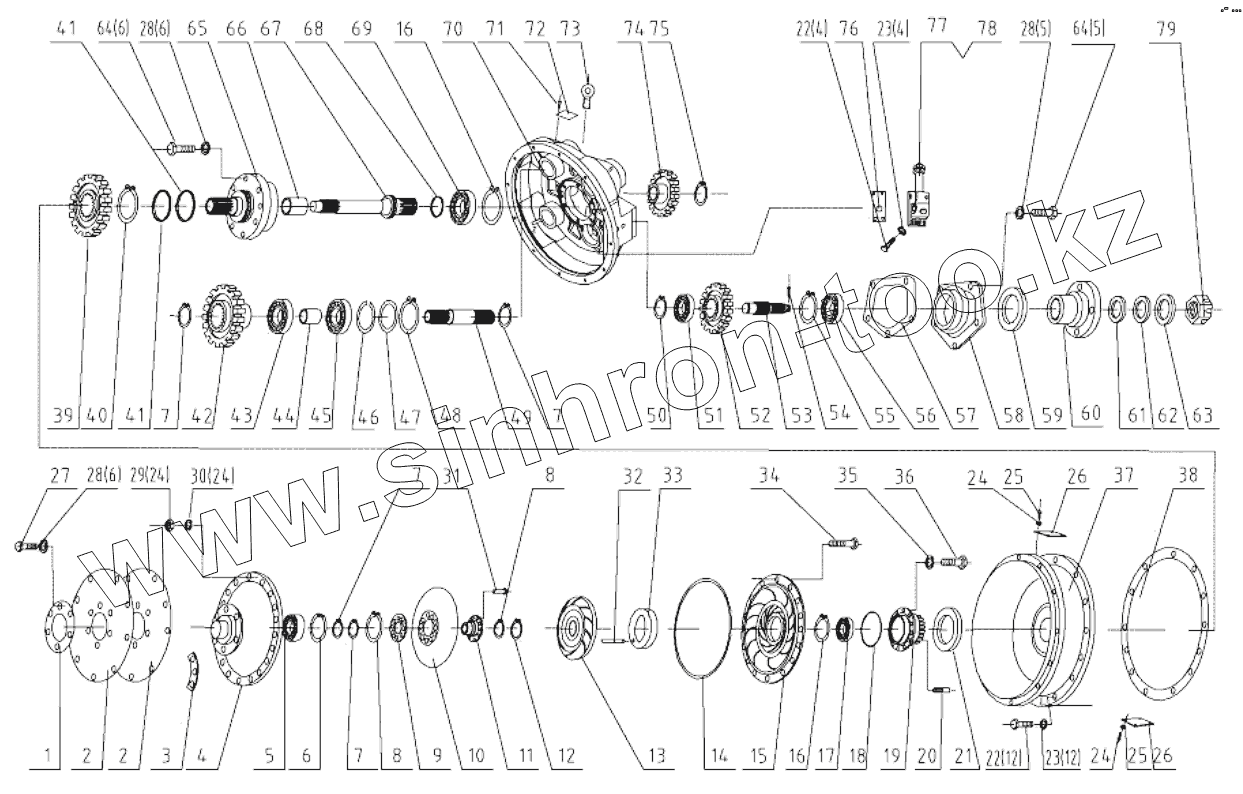

Каталог запасных частей к технике: XCMG ZL30BR. Torque converter
1
2
2
3
4
4
4
5
5
5
6
6
6
7
7
7
7
7
8
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
24
24
25
25
26
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YJ315Y-00018 | Круглая подкладка | |
| 2 | YJ315Y-00002 | Elastic sheet | |
| 3 | YJ315Y-10001 | Шайба | |
| 4 | YJ315X-00002 | Колесо чехола | |
| 5 | GB289-64 | Игольчатый подшипник | |
| 6 | 04065-05520 | Борткольцо 55 | |
| 7 | 04064-03015 | Борткольцо 30 | |
| 8 | 04064-03818 | Борткольцо 38 | |
| 9 | ZL30D-11-29 | Подстилка | |
| 10 | ZL30D-11-37 | Turbine | |
| 11 | ZL30D-11-28 | Turbine disc | |
| 12 | 04064-06020 | Борткольцо 60 | |
| 13 | ZL30D-11-27 | Guide wheel | |
| 14 | GB/3452.1-92 | О-образное кольцо Ф338х3.55 | |
| 15 | YJ315X-00003 | Pump wheel | |
| 16 | GB893.1-86 | Пружинный зажим | |
| 17 | GB276-89 | Шарикоподшипник | |
| 18 | GB1235-76 | Кольцо | |
| 19 | ZL30D-11-21 | Pump wheel seat | |
| 20 | ZL30D-11-22 | Pin | |
| 21 | ZL30D-11-54 | Каркасный сальник | |
| 22 | 01010-51030 | Болт M10x30 | |
| 23 | 01602-21030 | Шайба 19 | |
| 24 | 01023-30610 | Болт M6x10 | |
| 25 | 01602-20619 | Шайба | |
| 26 | YJ315X-00004 | Крышка | |
| 27 | 01010-51225 | Болт M12x25 | |
| 28 | 01602-21236 | Шайба 12 | |
| 29 | 01508-10806 | Гайка М8 | |
| 30 | 01602-20825 | Шайба М8 | |
| 31 | 04400-00832 | Заклепка 8x30 | |
| 32 | 04025-00620 | Штифт 6x20 | |
| 33 | ZL30D-11-24 | Ring | |
| 34 | 01010-50835 | Болт М8х35 | |
| 35 | 01010-50820 | Болт М8х22 | |
| 36 | GB859-87 | Гровер 8 | |
| 37 | YJ315X-00001 | Flywheel housing | |
| 38 | ZL30D-11-38 | Шайба | |
| 39 | ZL30D-11-20 | Ведущая шестерня насоса | |
| 40 | 04064-01030 | Борткольцо 100 | |
| 41 | ZL30D-11-19 | Sealed ring | |
| 42 | ZL30D-11-39 | Driven gear | |
| 43 | GB276-89 | Шарикоподшипник | |
| 44 | ZL30D-11-40 | Комплект | |
| 45 | GB277-64 | Роликоподшипник | |
| 46 | ZL30D-11-04 | Retaining ring | |
| 47 | ZL30D-11-03 | Washer | |
| 48 | 04065-06825 | Борткольцо 68 | |
| 49 | ZL30D-11-02 | Pump Shaft | |
| 50 | 04064-03515 | Борткольцо 35 | |
| 51 | GB276-89 | Шарикоподшипник | |
| 52 | ZL30D-11-18 | Gear | |
| 53 | ZL30D-11-15 | Output shaft | |
| 54 | GB91-86 | Шплинт | |
| 55 | 04065-09030 | Борткольцо 90 | |
| 56 | GB276-89 | Шарикоподшипник | |
| 57 | ZL30D-11-07 | Retaining washer | |
| 58 | ZL30D-11-11 | Oil retainer flange | |
| 59 | NJ130-2402025 | Oil seal | |
| 60 | ZL30D-11-12 | Outlet flange | |
| 61 | ZL30D-11-13 | Washer | |
| 62 | ZL30D-11-17 | Retaining washer | |
| 63 | ZL30D-11-16 | Washer | |
| 64 | 01010-51230 | Болт | |
| 65 | ZL30D-11-05 | Guide wheel seat | |
| 66 | ZL30D-11-10 | Pivot | |
| 67 | ZL30D-11-09 | Axis | |
| 68 | ZL30D-11-08 | Retaining ring | |
| 69 | GB276-89 | Шарикоподшипник | |
| 70 | ZL30D-11-01 | Torque converter housing | |
| 71 | 04418-03060 | Заклепка | |
| 72 | 09607-05080 | Табличка | |
| 73 | GB/T825-88 | Винт подъемного кольца | |
| 74 | ZL30D-11-06 | Gear | |
| 75 | GB/T94-86 | Ring | |
| 76 | YJ315X-00009Z | Retaining ring | |
| 77 | YJ320-01000Z | Детандер | |
| 78 | YJ315X-2 | Relief valve | |
| 79 | ZL30D-11-14 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
