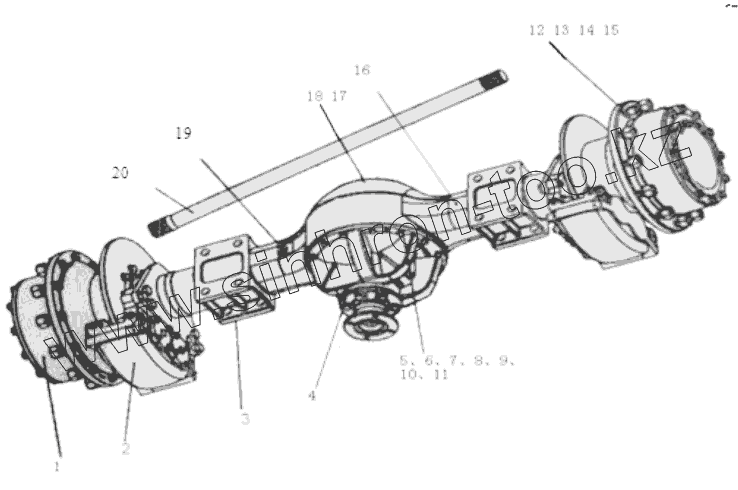

Каталог запасных частей к технике: XCMG ZL30BR. Semi-axle assembly
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL30C.1 | Бортовой редуктор в сборе | |
| 2 | 4010 | Тормоз в сборе | |
| 3 | 82020100 | Картер переднего моста в сборе | |
| 3 | 82021100 | Картер заднего моста в сборе | |
| 4 | 75205088A | Front axle speed reduction main device assembly | |
| 4 | 75205088B | Rear axle main speed reduction device assembly | |
| 5 | GB/T848-85 | Болт M10x30 | |
| 6 | GB/T93-87 | Washer | |
| 7 | GB/T6170-2000 | Гайка M6 | |
| 8 | 75201033 | Гайка | |
| 9 | 75501292 | Шайба | |
| 10 | 75500033 | Неподвижная коническая втулка | |
| 11 | 75500138 | Болт M10x40 | |
| 12 | 75600118 | Гайка M20x1.5 | |
| 13 | 75600119 | Шайба 20 | |
| 14 | GB/T6171-2000 | Гайка обода колеса | |
| 15 | GB/T93-87 | Peg | |
| 16 | ZL30C-1 | Надпись переднего и заднего мостов | |
| 17 | 75500197 | Заглушка | |
| 18 | JB982-77 | Шайба | |
| 19 | QC/T410-1999 | Вентиляционная пробка | |
| 20 | 80020001AD | Полуось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
