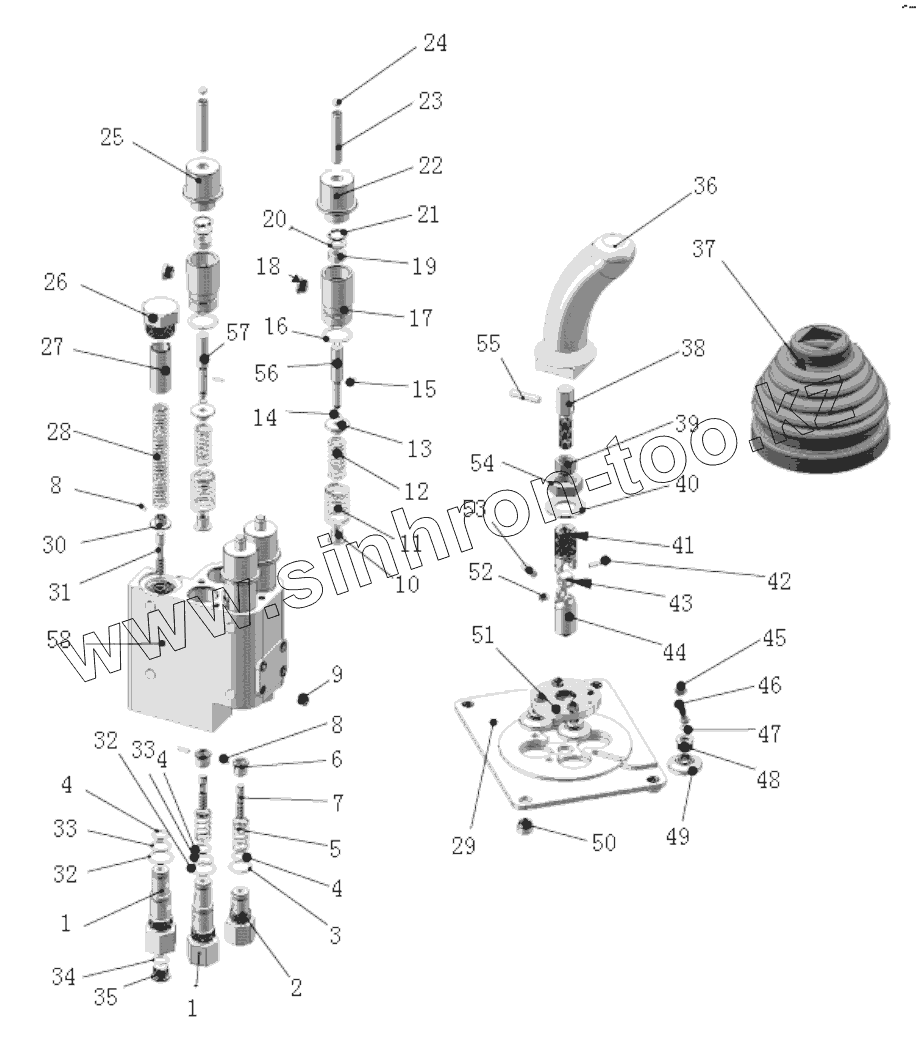

Каталог запасных частей к технике: XCMG ZL30BR. Pilot valve DXS-00
1
1
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DXS-18-01 | Sequence valve | |
| 2 | DXS-16-04 | Measuring valve | |
| 3 | GB/T3452.1-1992 | O-Ring | |
| 4 | GB/T3452.1-1992 | O-Ring | |
| 5 | DXS-16-01 | Spring | |
| 6 | DXS-16-02 | Valve core | |
| 7 | DXS-16-03 | Valve core gauge | |
| 8 | GB879-86 | Штифт 5х20 | |
| 9 | DXS-22 | Threaded plug | |
| 10 | DXS-10-05 | Spring seat | |
| 11 | DXS-17 | Spring | |
| 12 | DXS-10-04 | Measuring spring | |
| 13 | DXS-10-06 | Spring seat | |
| 14 | DXS-10-03 | Steel wire ring | |
| 15 | GB879-86 | Штифт 5х20 | |
| 16 | GB/T3452.1-1992 | O-Ring | |
| 17 | DXS-10-02-01 | Cover | |
| 18 | DXS-10-02-02 | Plastic plug | |
| 19 | C1 10 | Retainer | |
| 20 | DXS-10-07 | Retaining cap | |
| 21 | 805400089 | Spring ring | |
| 22 | DXS-13 | Electromagnet | |
| 23 | DXS-05-01 | Pressure pin | |
| 24 | GB308-84 | СТАЛЬНОЙ ШАР 6G1000 | |
| 25 | DXS-11 | Shaft sleeve | |
| 26 | DXS-21 | Threaded plug | |
| 27 | DXS-19 | Guide bushing | |
| 28 | DXS-20 | Spring | |
| 29 | DXS-07-03 | Installation plate | |
| 30 | DXS-18-03 | Spring base | |
| 31 | DXS-18-02 | Valve core | |
| 32 | GB/T3452.1-1992 | O-Ring | |
| 33 | GB/T3452.1-1992 | O-Ring | |
| 34 | GB/T3452.1-1992 | O-Ring | |
| 35 | DXS-18-04 | Threaded plug | |
| 36 | DXS-01 | Lever | |
| 37 | DXS-09 | Protection against dust | |
| 38 | DXS-02 | Connection cable | |
| 39 | 805200049 | Гайка М12 | |
| 40 | GB848-85 | Шайба 10 | |
| 41 | DXS-07-01 | Seat with joints | |
| 42 | DXS-07-05 | Locking pins | |
| 43 | DXS-07-02 | Joint joint | |
| 44 | DXS-07-05 | Seat with joints | |
| 45 | 805200053 | Гайка М6 | |
| 46 | DXS-03-01 | Pressure pin | |
| 47 | GB895.1-86 | Пружинное кольцо | |
| 48 | DXS-03-03 | Pressure distribution | |
| 49 | DXS-03-02 | Pressure plate | |
| 50 | DXS-07-08 | Screw set | |
| 51 | DXS-04 | Fixed plate | |
| 52 | DXS-07-04 | Pin | |
| 53 | DXS-07-06 | Long pin | |
| 54 | 805200058 | Nut | |
| 55 | 805601733 | Elastic cylindrical pins | |
| 56 | DXS-10-01 | Pressure bar 1 | |
| 57 | DXS-12-01 | Pressure bar 2 | |
| 58 | DXS-08 | Valve housing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
