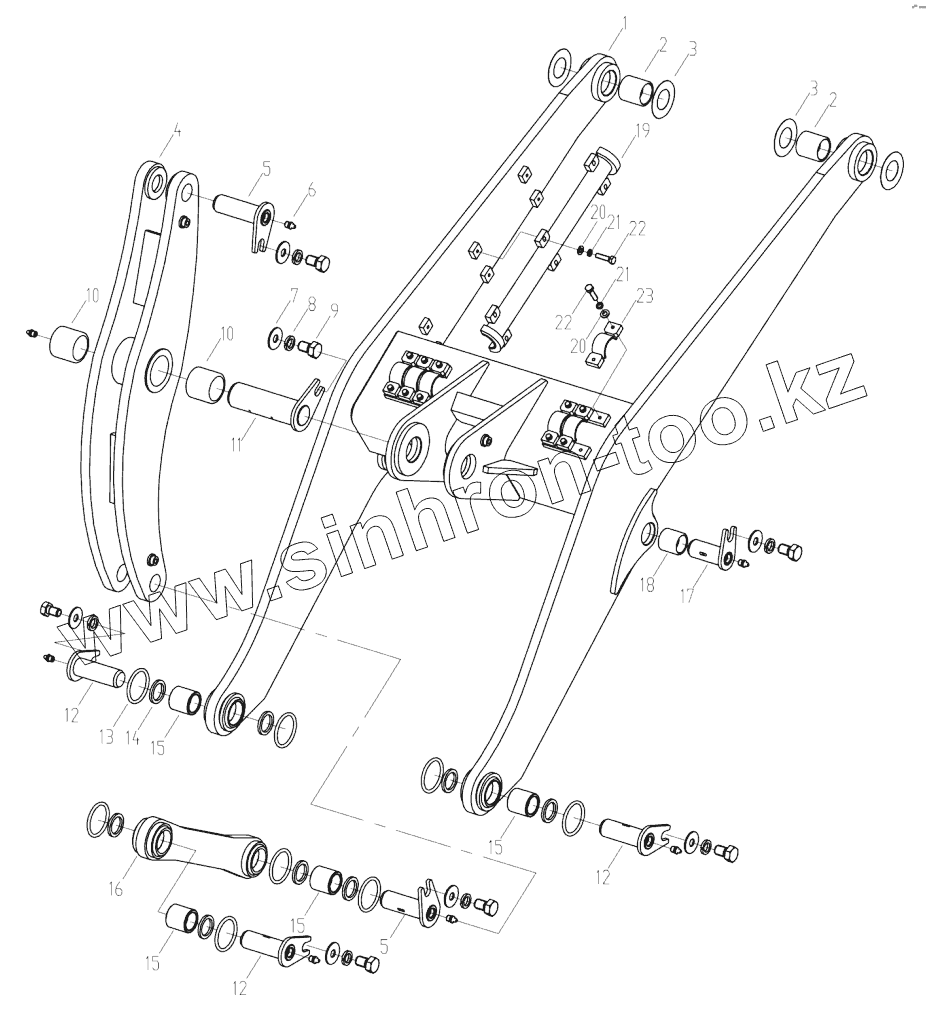

Каталог запасных частей к технике: XCMG ZL30BR. Operationg connection system
1
2
2
3
3
4
5
5
6
7
8
9
10
10
11
12
12
12
13
14
15
15
15
15
16
17
18
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252600608 | Стрела | |
| 2 | 252600351 | Втулка вала | |
| 3 | 252101316 | Регулирующая шайба | |
| 4 | 252600331 | Качалка | |
| 5 | 252600344 | Вал пальца конца качалки | |
| 6 | 801100336 | Масленка M10x1 | |
| 7 | 805300111 | Шайба 16 | |
| 8 | 805300011 | Шайба 16 | |
| 9 | 805000022 | Болт М16х25 | |
| 10 | 250100245 | Втулка вала | |
| 11 | 252600346 | Вал пальца качалки | |
| 12 | 252600341 | Вал штифта ковша-лопаты | |
| 13 | 251900441 | О-образное кольцо | |
| 14 | 803164079 | Уплотнительное кольцо B60x80x8 | |
| 15 | 252600343 | Стальная втулка | |
| 16 | 252600336 | Рычаг | |
| 17 | 252600348 | Вал пальца цилиндра стрелы | |
| 18 | 252600350 | Втулка вала | |
| 19 | 252600647 | Опора | |
| 20 | 805300017 | Шайба 10 | |
| 21 | 805300014 | Шайба 10 | |
| 22 | 805000029 | Болт M10x40 | |
| 23 | 252600609 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
