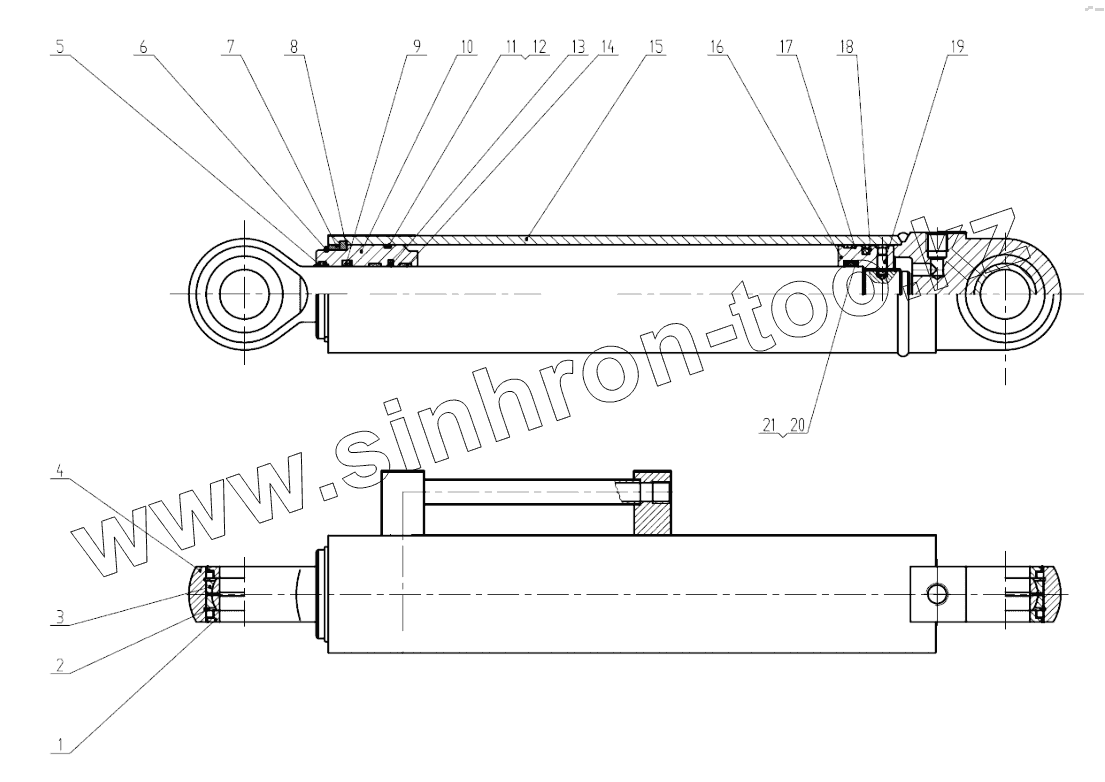

Каталог запасных частей к технике: XCMG ZL30BR. Left and right steering cylinder hydraulic oil tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 9D00-541700-03 Каркасное пьшезащитное кольцо
2 GB893.1-86 Пружинный зажим
3 GB304.5-81 Подшипник
4 Z3G.9.1-03 Поршневой шток
5 CK-045 Пылезащитное кольцо
6 GB894.1-86 Пружинный зажим
7 Z3.9.1-1 Snap Ring
8 Z3.9.1-2 Snap Ring
9 BS4555P5008 U-образное кольцо 45x55x7.3
10 Z3G.9.1-02 Направляющая втулка
11 GB1235-76 Кольцо
12 GB1235-76 Кольцо
13 CKS-045 Step Seal d45
14 Z3.9.1-3 Slyd Ring
15 390G.9.1.1 Корпус цилиндра
16 Z3G.9.1-01 Поршень
17 Z3.9.1-6 Slyd Ring
18 CKW-080 Glyd Ring
19 GB79-85 Винт
20 GB1235-76 Кольцо
21 GB1235-76 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
