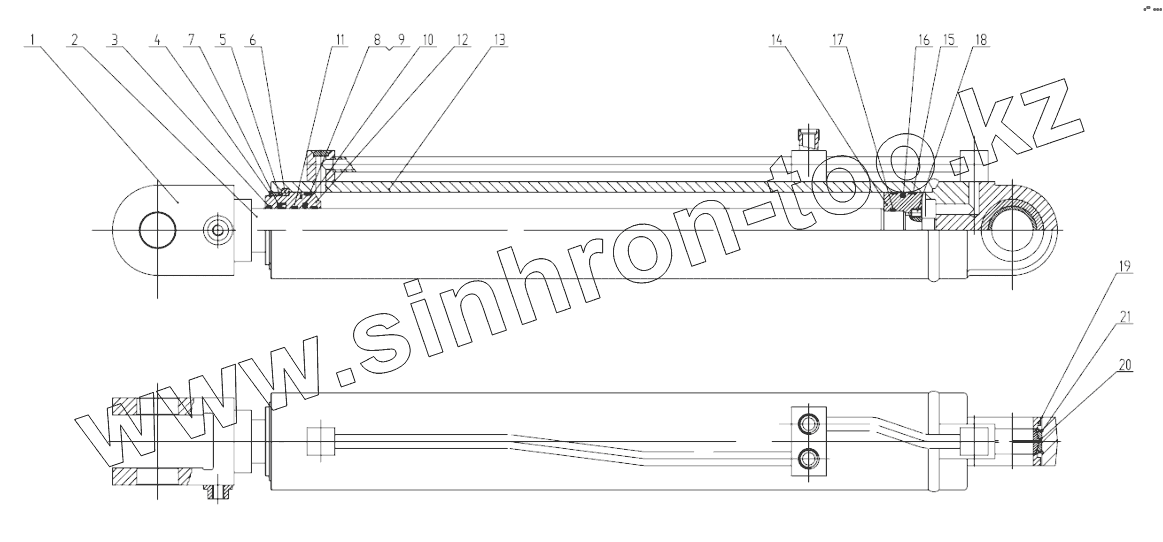

Каталог запасных частей к технике: XCMG ZL30BR. Left and right boom oil cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 XGYG01-130-01 Piston head
2 XGYG01-130-02 Piston rod
3 CK-63 Пыленепроницаемое кольцо
4 GB894.1-86 Пружинный зажим
5 Z3.10.2-1 Snap Ring
6 Z3.10.2-3 Key
7 BS6378P5008 “u” ring
8 GB1235-76 Кольцо
9 Z3.10.2-12 Пружинный зажим
10 CKS-063 Step Ring d63
11 Z3.10.2-2 Steal Ring
12 Z3.10.2-4 Втулка направляющей
13 XGYG01-130-03 Cylinder housing
14 XGYG01-130-04 Piston
15 Z3.10.2-7 Slyd Ring
16 CKW-110 Glyd Ring d110
17 GB1235-76 Кольцо
18 GB79-85 Винт
19 9D00-590300-03 Каркасное пылезащитное кольцо Ф60
20 GB304.5-81 Подшипник
21 GB893.1-86 Пружинный зажим
