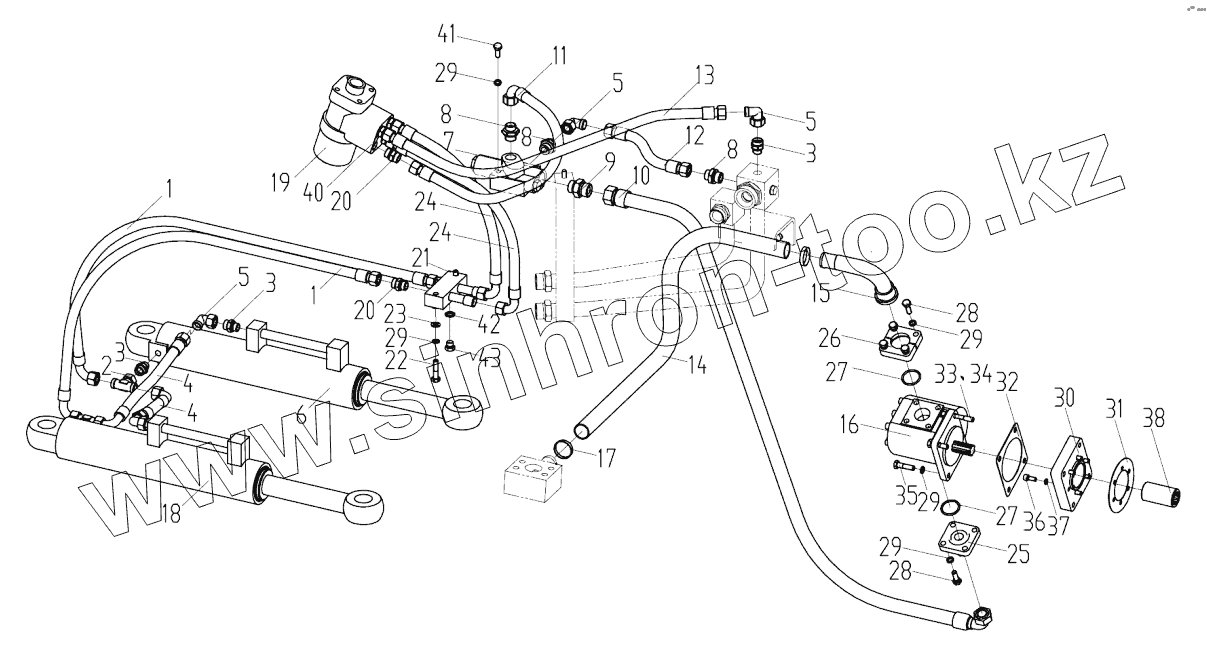

Каталог запасных частей к технике: XCMG ZL30BR. Hydraulic steering system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
4
4
5
5
5
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
24
25
26
27
27
28
28
29
29
29
29
29
30
31
32
33
34
35
36
37
38
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 252600724 Hose set
2 803164570 Connector
3 803165970 Соединение
4 252600563 Резиновая труба в сборе
5 803164298 Connector
6 803004311 Правый поворотный цилиндр
6 803082957 Right steering cylinder
7 803004034 Single valve
8 803164361 Connector
9 803164276 Connector
10 252600564 Hose set
11 252600565 Hose set
12 252600725 Hose set
13 252600726 Hose set
14 803164030 Hose set
15 252600568 Pipe
16 803006833 Steering pump
17 801902692 Rim
18 803004310 Лево-поворотный маслоцилиндр
18 803082958 Left steering cylinder
19 251900192 Steering unit
20 803165973 Connector
21 252600569 Block
22 805000207 Болт M10x45
23 805300017 Шайба 10
24 252600570 Hose set
25 251900930 Block
26 250100643 Flange
27 801100148 О-образное уплотнительное кольцо
28 805000043 Болт М10х30
29 805300014 Шайба 10
30 250100138 Соединительный диск
31 250100163 Бумажная прокладка
32 250100164 Бумажная прокладка
33 805002239 Шпилька M10X75
34 805200048 Гайка М10
35 805000400 Болт M10X40
36 805100064 Винт М8х20
37 805300010 Шайба 8
38 250100280 Соединительная букса
39 805401242 Ring 25
40 803004535 Valve housing
41 805002176 Screw
42 805301410 Шайба 14
43 803107807 Пробка M14x1.5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
