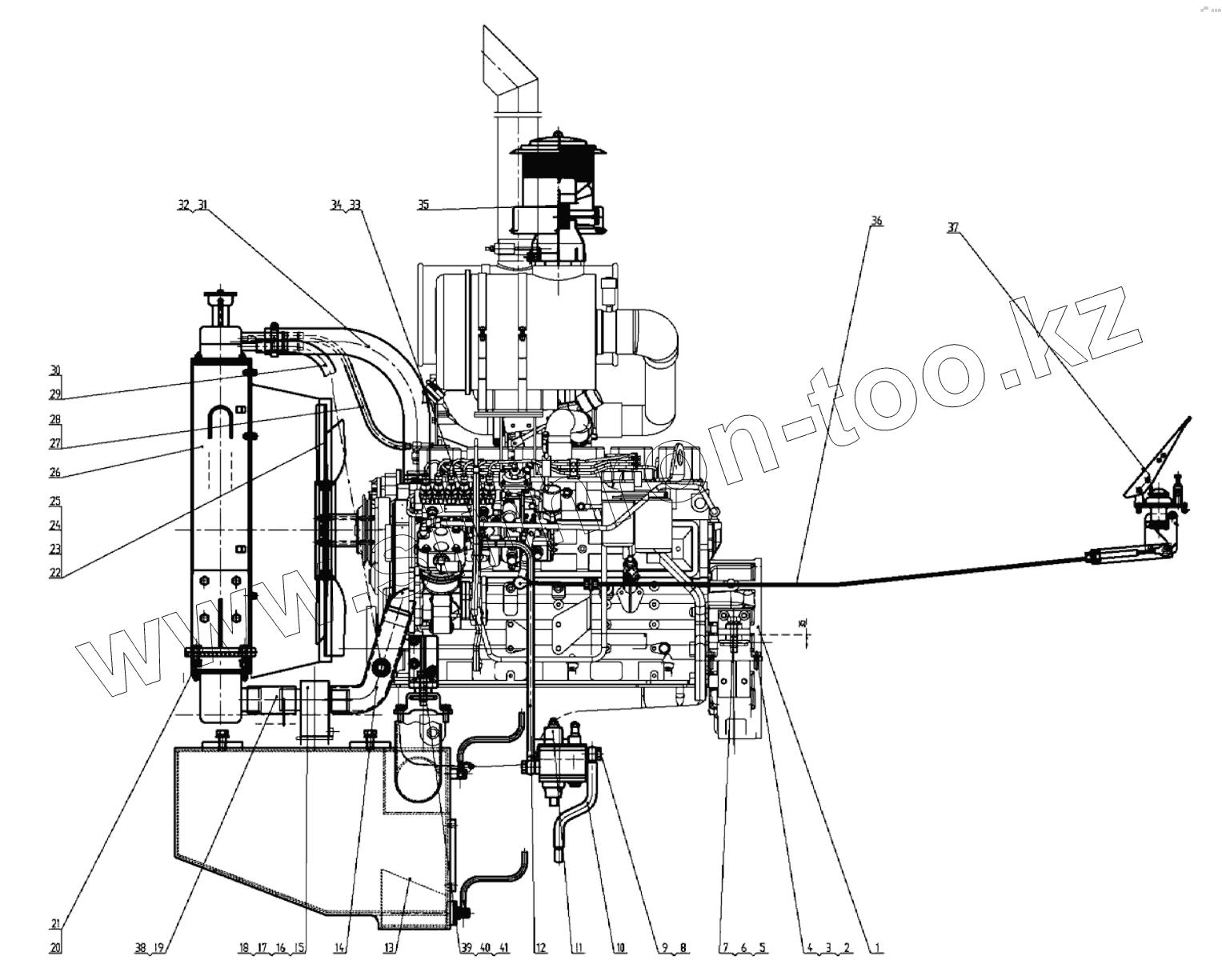

Каталог запасных частей к технике: XCMG ZL30BR. Engine system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 800104898 | Engine | |
| 2 | 805000048 | Болт M12x35 | |
| 3 | 805300020 | Шайба 12 | |
| 4 | 805300018 | Шайба 12 | |
| 5 | 805002015 | Screw | |
| 6 | 805300060 | Шайба 18 | |
| 7 | 805300039 | Шайба 18 | |
| 8 | 269900183 | Болт | |
| 9 | 805301414 | Шайба 22 | |
| 10 | 252600464 | Впускная труба ресивера | |
| 11 | 803004037 | Водомаслоотделитель | |
| 12 | 252101749 | Hose | |
| 13 | 252604081 | Fuel tank | |
| 14 | 252604079 | Hose | |
| 15 | 227301565 | Водовыпускной кран | |
| 16 | 803006805 | Oil cooler | |
| 17 | 805000714 | Болт М10х20 | |
| 18 | 805300014 | Шайба 10 | |
| 19 | 252604080 | Hose | |
| 20 | 805000169 | Screw | |
| 21 | 805201516 | Гайка М12 | |
| 22 | 800101770 | Fan assembly | |
| 22 | 800152750 | Fan assembly | |
| 23 | 251903282 | Fan shaft | |
| 24 | 805002244 | Screw | |
| 25 | 805200080 | Locknut | |
| 26 | 800305270 | Water tank assembly | |
| 27 | 801902688 | Rim | |
| 28 | 803164037 | Hose | |
| 29 | 801902697 | Rim | |
| 30 | 803164000 | Hose | |
| 31 | 252700253 | Hose | |
| 32 | 801902696 | Rim | |
| 33 | 250200214 | Gasket | |
| 34 | 250300162 | Gasket | |
| 35 | 800901195 | Air prefilter | |
| 36 | 251900820 | Manipulating the flexible shaft | |
| 37 | 252100842 | Управление газом | |
| 38 | 801903055 | Double wire hoop | |
| 39 | 805000107 | Bolt | |
| 40 | 805300013 | Шайба 16 | |
| 41 | 805300011 | Шайба 16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
