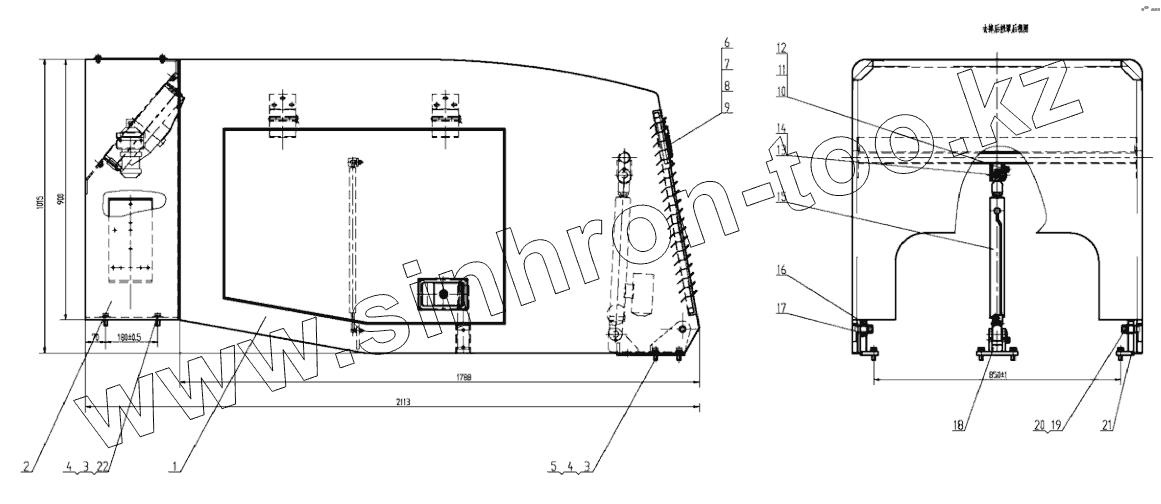

Каталог запасных частей к технике: XCMG ZL30BR. Engine hood 252604914
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252604919 | Rear cover assembly | |
| 2 | 252604982 | Front cover assembly | |
| 3 | 805000048 | Болт M12x35 | |
| 4 | 805300018 | Шайба 12 | |
| 5 | 805300020 | Шайба 12 | |
| 6 | 250900479 | Этикетка | |
| 7 | 805200046 | Гайка M5 | |
| 8 | 805300119 | Шайба 5 | |
| 9 | 805300109 | Шайба 5 | |
| 10 | 805000714 | Болт М10х20 | |
| 11 | 805300014 | Шайба 10 | |
| 12 | 805300017 | Шайба 10 | |
| 13 | 252100615 | Top pin shaft | |
| 14 | 252100616 | Top pin shaft | |
| 15 | 803705160 | Direct current linear control units | |
| 16 | 252100524 | Left seat cover | |
| 17 | 226800184 | Spherical bearing | |
| 18 | 252604906 | Support | |
| 19 | 805200051 | Гайка М16 | |
| 20 | 805300013 | Шайба 16 | |
| 21 | 252100523 | Right seat cover | |
| 22 | 805300113 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
