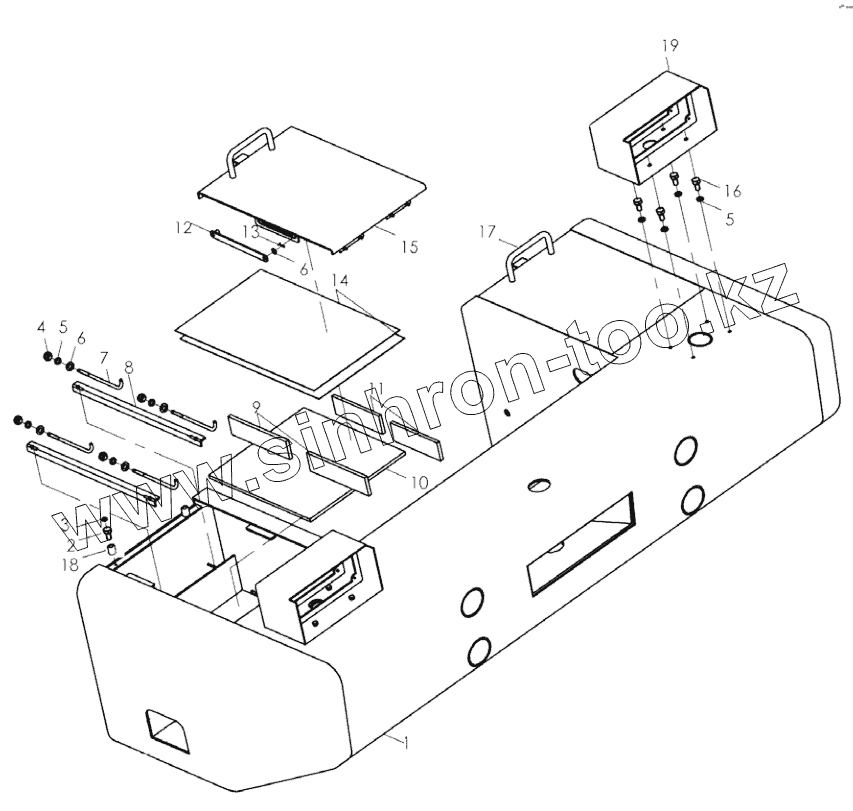

Каталог запасных частей к технике: XCMG ZL30BR. Counterweight set

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 252604932 Counterbalance
2 805100266 Nut
3 805300119 Шайба 5
4 805200045 Гайка М8
5 805300010 Шайба 8
6 805300069 Шайба 8
7 250900222 Крепежный бош
8 250900221 Стопорный угольник
9 250900224 Перегородка II
10 250900225 Eraser
11 250900223 Перегородка I
12 252100434 Упорный стержень
13 805600029 Pin
14 250200241 Eraser
15 252604670 Left cover
16 805000033 Болт М8х16
17 252604672 Right cover
18 250900226 Spacer
19 252101796 Rear light housing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
