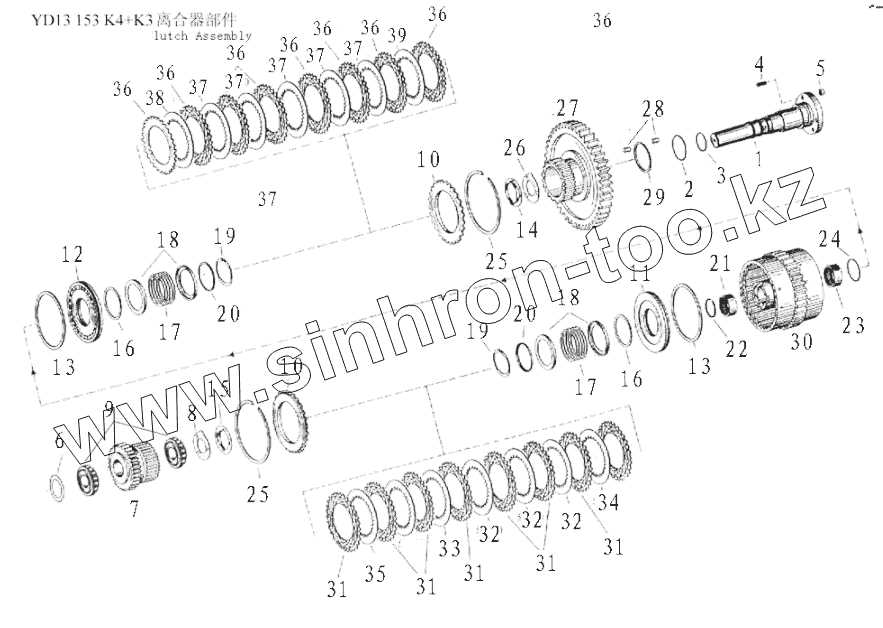

Каталог запасных частей к технике: XCMG ZL30BR. Clutch assembly (DB428)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
31
31
31
31
32
32
32
33
34
35
36
36
36
36
36
36
36
36
37
37
37
37
37
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 YD13 353 012 Axle
2 0634 313 536H O-ring
3 0734 401 106 Retaining ring
4 GB/T898-1988 Prisoner
5 GB/T6170-2000 Гайка M6
6 0769 120 468 Adjustment shim
7 YD13 353 002 Gear
8 0730 150 774 Dup back cushion
9 YD13 351 007 Bearing
10 4642 308 185 Pressure plate
11 4644 353 051 Piston
12 4644 353 051 Piston
13 0750 112 141 Retaining ring
14 4644 351 094 Retaining ring
15 4642 308 555 Retaining ring
16 0750 112 140 Retaining ring
17 0732 041 183 Pressure spring
18 4642 308 083 Guide ring
19 0630 531 346H Ring
20 4642 308 084 Guide ring
21 0750 115 182 Needle roller bearings
22 0730 513 610 Flexible ring
23 0635 303 204 Needle roller bearings
24 0730 513 611 Flexible ring
25 0769 124 115 Flexible ring
26 0730 150 779 Back cushion
27 YD13 353 011 Gear
28 0750 115 109 Needle set
29 0750 119 048 Roller
30 YD13 253 001 Clutch assembly
31 0501 309 329 Outer friction disc
32 4642 308 332 Inner friction disc
33 4642 308 330 Inner friction disc
34 4642 308 331 Inner friction disc
35 0769 129 011 Inner friction disc
36 0501 309 329 Outer friction disc
37 4642 308 332 Inner friction disc
38 4642 308 331 Inner friction disc
39 0769 129 011 Inner friction disc
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
