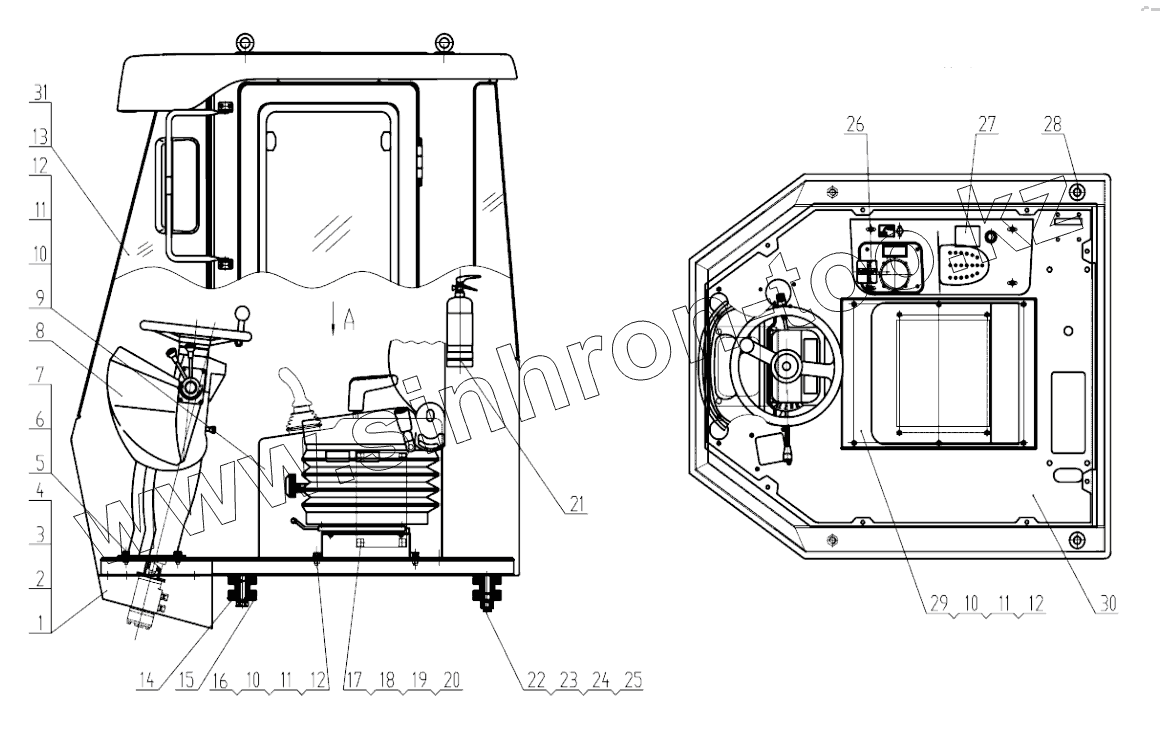

Каталог запасных частей к технике: XCMG ZL30BR. Cabin assembly
1
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252602712 | Front plate | |
| 1 | 252601639 | Передняя обшивка | |
| 2 | 805000033 | Болт М8х16 | |
| 3 | 805300117 | Шайба 8 | |
| 4 | 805300010 | Шайба 8 | |
| 5 | 805000048 | Болт M12x35 | |
| 6 | 805300020 | Шайба 12 | |
| 7 | 805300018 | Шайба 12 | |
| 8 | 252604916 | Dashboard | |
| 9 | 252101612 | Control box | |
| 10 | 805000727 | Болт М10х25 | |
| 11 | 805300017 | Шайба 10 | |
| 12 | 805300014 | Шайба 10 | |
| 13 | 252605119 | Cabin | |
| 14 | 252800192 | Амортизатор в сборе | |
| 15 | 252800195 | Перегородка | |
| 16 | 801970269 | Seat | |
| 17 | 252101204 | Board | |
| 18 | 805000322 | Болт М6х16 | |
| 19 | 805300029 | Шайба М6 | |
| 20 | 805300030 | Шайба М6 | |
| 21 | 819950935 | Fire extinguisher | |
| 22 | 805001911 | Nut | |
| 23 | 805300034 | Шайба 24 | |
| 24 | 805300021 | Шайба 24 | |
| 25 | 805200117 | Гайка M24 | |
| 26 | 252101425 | Маркировка управления одноручной рукояткой | |
| 27 | 819906043 | Знак безопасности | |
| 28 | 252102605 | Укупорка | |
| 29 | 252604076 | Board | |
| 30 | 252605115 | Резиновый пол | |
| 31 | 252601354 | Cabin sticker |
