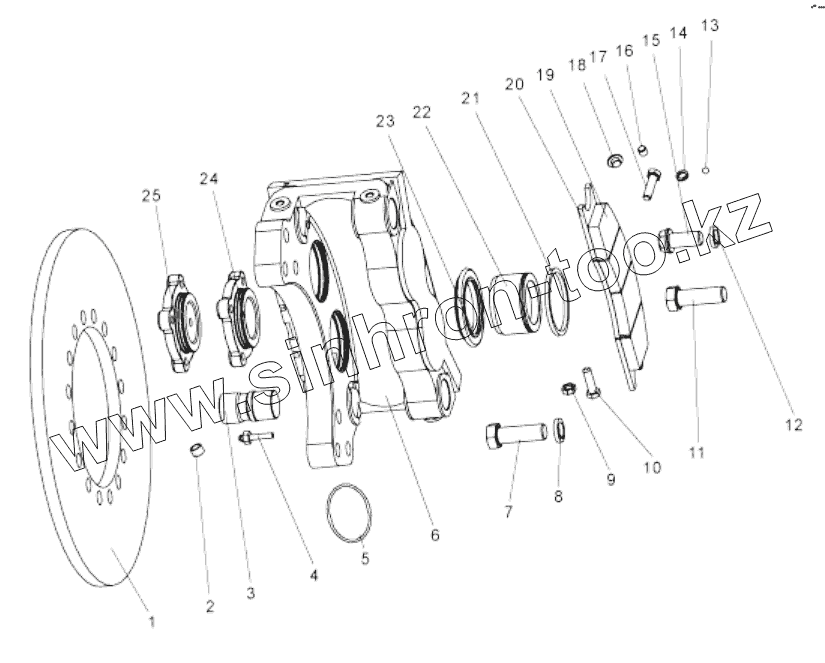

Каталог запасных частей к технике: XCMG ZL30BR. Brake assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 72006561 | Тормозной диск | |
| 2 | 5010-17 | Зазщитный колпак жиклера отравления | |
| 3 | 4010-2 | Вал штифта | |
| 4 | 4010-6A | Discharge valve | |
| 5 | GB/T3452.1-92 | О-образное уплотнительное кольцо 75x3.1 | |
| 6 | 4010-1 | Корпус захвата | |
| 7 | GB/T5782-2000 | Dowel | |
| 8 | GB/T93-87 | Washer | |
| 9 | GB/T6170-2000 | Гайка M6 | |
| 10 | GB/T85-1988 | Болт M10x35 | |
| 11 | GB/T5782-2000 | Dowel | |
| 12 | GB/T93-87 | Washer | |
| 13 | GB/T308-2002 | Steel ball | |
| 14 | GB/T93-87 | Washer | |
| 15 | 75502011 | Болт M18x40 | |
| 16 | GB/T73-85 | Стальной шар | |
| 17 | GB/T5782-2000 | Dowel | |
| 18 | 5010-16 | Калибр-пробка | |
| 19 | 4010.1 | Фрикцион | |
| 20 | Bottom friction plate | Bottom friction plate | |
| 21 | 5010-10 | Прямоугольное уплотняющее кольцо | |
| 22 | 4010-5 | Поршень | |
| 23 | 4010-3 | Пылезащитное кольцо | |
| 24 | 4010-9 | Крышка впускного цилиндра | |
| 25 | 4010-8 | Крышка маслоуплотнительного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
