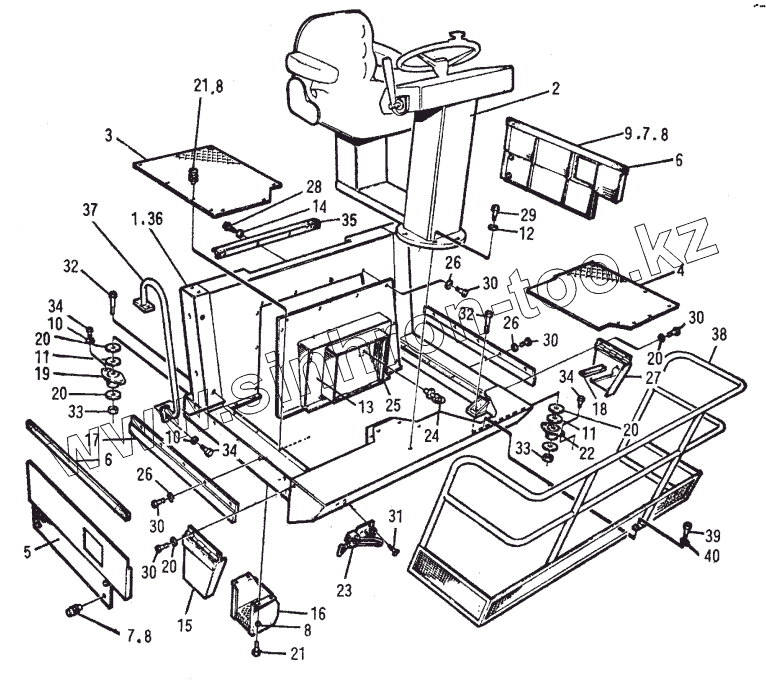

Каталог запасных частей к технике: XCMG YZC7. 407870 Платформа оператора
1
2
3
4
5
6
6
7
7
8
8
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
22
23
24
25
26
26
26
27
28
29
30
30
30
30
30
31
32
32
33
33
34
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 407875 | Платформа | |
| 2 | 404060 | Место оператора | |
| 3 | 403490 | Правая пластина пола | |
| 4 | 403500 | Левая пластина пола | |
| 5 | 400110 | Правая крышка | |
| 6 | В2-1061 | Rubber belt | |
| 7 | С0-0140 | Bolt | |
| 8 | В8-1020 | Washer | |
| 9 | 400120 | Левая крышка | |
| 10 | С4-3240 | Washer | |
| 11 | С4-3940 | Washer | |
| 12 | С4-3220 | Шайба | |
| 13 | 403520 | Задняя стенка | |
| 14 | 403430 | Шайба | |
| 15 | 403530 | Правая крышка | |
| 16 | 403510 | Ступенька | |
| 17 | 403380 | Полоса | |
| 18 | В2-1061 | Rubber belt | |
| 19 | 403410 | Амортизатор | |
| 20 | 403400 | Шайба | |
| 21 | С0-0140 | Bolt | |
| 22 | 403390 | Амортизатор | |
| 23 | В6-0760 | Замок | |
| 24 | 403420 | Винт | |
| 25 | В2-0971 | Молдинг | |
| 26 | В8-1010 | Шайба | |
| 27 | 403450 | Левая крышка | |
| 28 | С2-6520 | Screw | |
| 29 | С0-0360 | Bolt | |
| 30 | С0-1860 | Болт | |
| 31 | С2-2240 | Винт | |
| 32 | С0-7400 | Болт | |
| 33 | С3-3100 | Гайка | |
| 34 | С0-4000 | Болт | |
| 35 | В2-0710 | Молдинг | |
| 36 | 403370 | Заглушка | |
| 37 | 403480 | Ручка | |
| 38 | 403470 | Перила | |
| 39 | С0-4080 | Болт | |
| 40 | В8-1040 | Dish washer |
