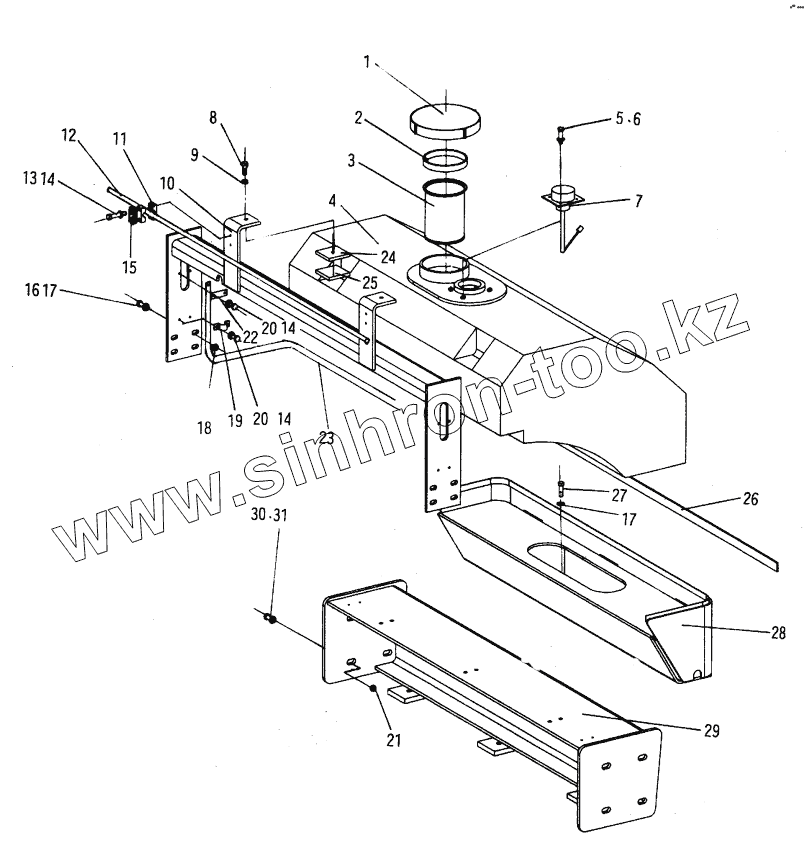

Каталог запасных частей к технике: XCMG YZC7. 407215 Оросительная система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405210 | Колпачок | |
| 2 | 405260 | Кольцо | |
| 3 | 405200 | Сетчатый фильтр | |
| 4 | 407340 | Резервуар для воды | |
| 5 | С0-1860 | Болт | |
| 6 | С4-3800 | Шайба | |
| 7 | B1-0120 | Измерительный прибор | |
| 8 | 407225 | Болт | |
| 9 | С3-0460 | Гайка | |
| 10 | 407355 | Кронштейн | |
| 11 | 405310 | Хомут | |
| 12 | 407345 | Шланг разбрызгивателя | |
| 13 | С0-2130 | Болт | |
| 14 | С4-3180 | Washer | |
| 15 | 405320 | Пластина | |
| 16 | С0-4345 | Болт | |
| 17 | В8-1040 | Dish washer | |
| 18 | С3-2980 | Nut | |
| 19 | 407245 | Хомут шланга | |
| 20 | С0-1720 | Болт | |
| 21 | С3-3060 | Nut | |
| 22 | 407240 | Кронштейн | |
| 23 | 407275 | Водный насос | |
| 24 | 407235 | Кронштейн | |
| 25 | 407230 | Резиновая шайба | |
| 26 | 407220 | Пластина | |
| 27 | С0-4321 | Bolt | |
| 28 | 407295 | Короб | |
| 29 | 407255 | Короб | |
| 30 | С0-6000 | Болт | |
| 31 | В8-1050 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
