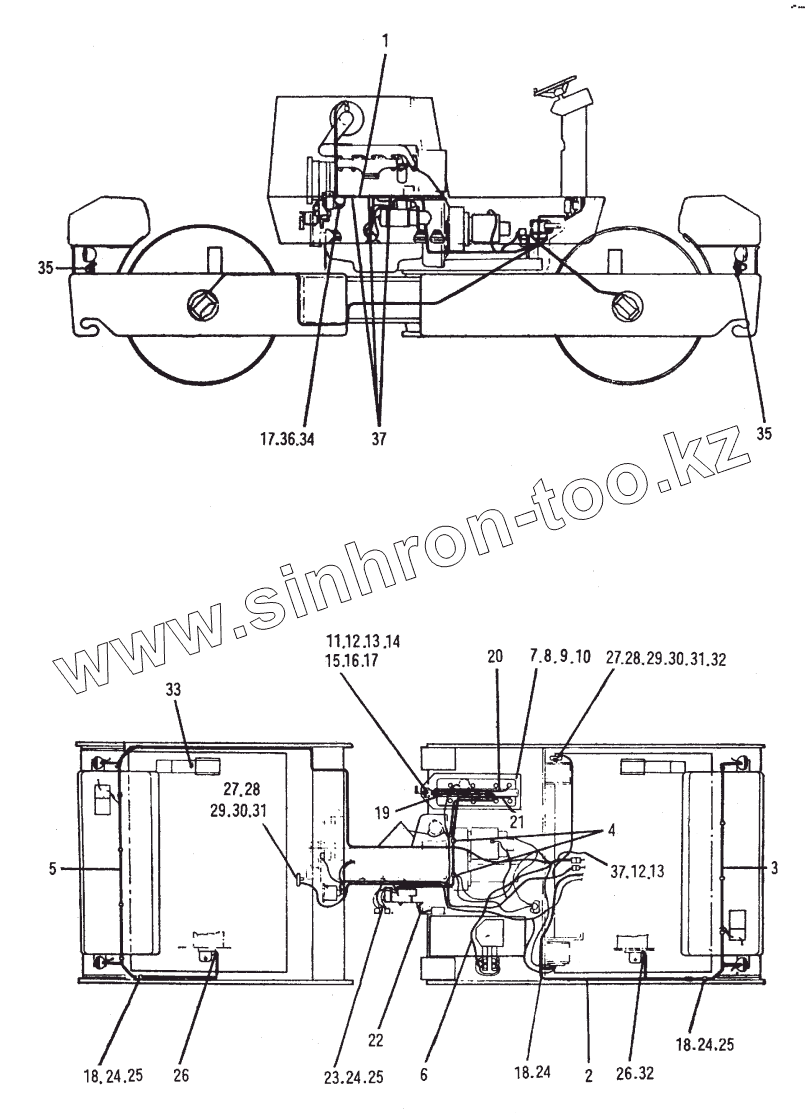

Каталог запасных частей к технике: XCMG YZC7. 407172 Электрическая система

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

15

16

17

17

18

18

18

19

20

21

22

23

24

24

24

24

25

25

25

26

26

27

27

28

28

29

29

30

30

31

31

32

32

33

34

35

35

36

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	406811		Кабельный жгут
2	407185		Кабельный жгут
3	407180		Кабельный жгут
4	404846		Хомут
5	407190		Кабельный жгут
6	406865		Кабельный жгут
7	404810		Кронштейн батареи
8	407195		Винт
9	407176		Резиновый лист
10	А7-7100		Батарея
11	А7-4310		Выключатель батареи
12	С0-0200		Болт
13	С3-2940		Гайка
14	С4-3200		Washer
15	404750		Кронштейн
16	Сопротивление		Сопротивление
17	С4-3150		Шайба
18	418110		Хомут
19	404808		Кабель заземления
20	404843		Кабель
21	404807		Кабель
22	407210		Кабель заземления
23	А7-5100		Реле стартера
24	С2-0420		Винт
25	С4-3780		Шайба
26	А7-5155		Датчик
27	А7-6070		Клаксон
28	404760		Кронштейн
29	С3-2940		Гайка
30	С0-0200		Болт
31	С4-3200		Washer
32	Шпилька		Соединительная шпилька
33	А7-5156		Датчик
34	203755		Задняя крышка
35	D0-3190		Лампа
36	С3-0275		Гайка
37	B2-1830		Cable tie

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
