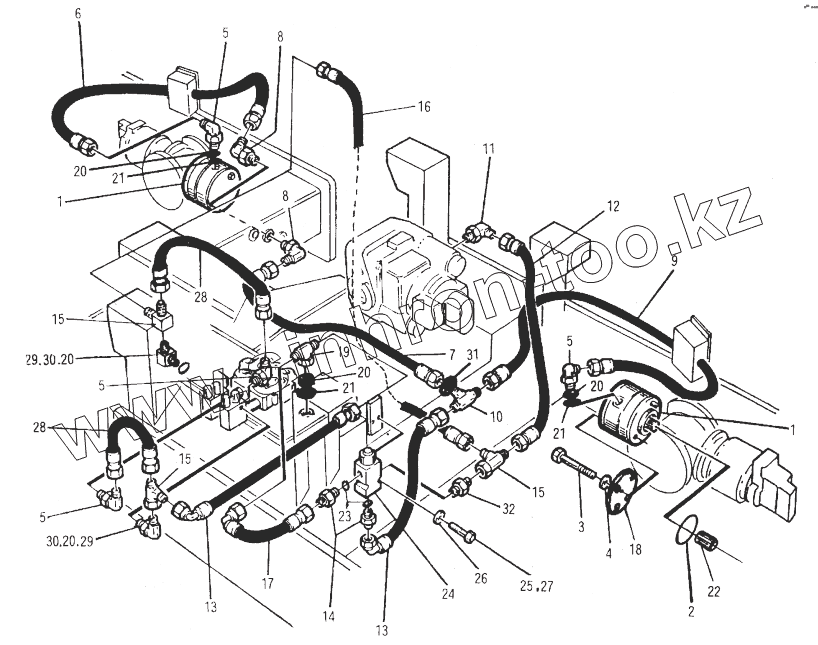

Каталог запасных частей к технике: XCMG YZC7. 407076 Гидравлическая тормозная система
1
1
2
3
4
5
5
5
5
6
7
8
8
9
10
11
12
13
13
14
15
15
15
16
17
18
19
20
20
20
20
20
21
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A1-5010 | Тормоз | |
| 2 | A5-2510 | Кольцо | |
| 3 | 401750 | Болт | |
| 4 | 401850 | Шайба | |
| 5 | 401880 | Адаптер | |
| 6 | A5-1500 | Шланг | |
| 7 | A4-1540 | Шланг | |
| 8 | 401500 | Адаптер | |
| 9 | A4-1510 | Шланг | |
| 10 | 401820 | Адаптер | |
| 11 | 407785 | Адаптер | |
| 12 | A4-1620 | Шланг | |
| 13 | A4-1610 | Шланг | |
| 14 | 401780 | Адаптер | |
| 15 | 401870 | Адаптер | |
| 16 | A4-1630 | Шланг | |
| 17 | A4-1550 | Шланг | |
| 18 | 401810 | Крышка | |
| 19 | А3-1785 | Адаптер | |
| 20 | А5-4150 | Шайба | |
| 21 | С3-1140 | Гайка | |
| 22 | Шлицевая муфта | Шлицевая муфта | |
| 23 | А5-4150 | Шайба | |
| 24 | А1-4015 | Тормозной клапан | |
| 25 | С0-2130 | Болт | |
| 26 | С4-3580 | Washer | |
| 27 | С3-2920 | Гайка | |
| 28 | А4-1570 | Шланг | |
| 29 | 411051 | Адаптер | |
| 30 | 401850 | Шайба | |
| 31 | C3-1140 | Гайка | |
| 32 | 401760 | Адаптер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
