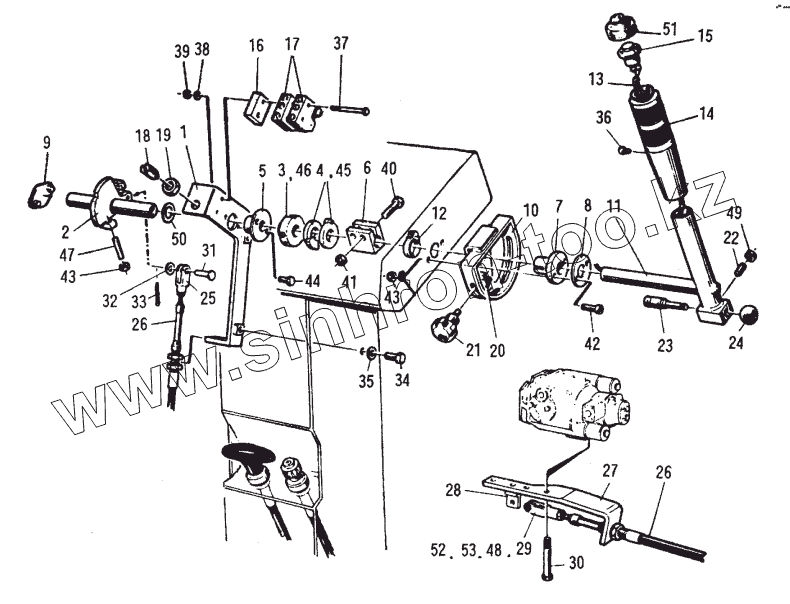

Каталог запасных частей к технике: XCMG YZC7. 404920 Рычаг управления направлением движения (вперед-назад)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203290 | Кронштейн | |
| 2 | 203295 | Вал | |
| 3 | 203255 | Кольцо | |
| 4 | 405040 | Кулачковая шайба | |
| 5 | 203265 | Втулка | |
| 6 | 203250 | Муфта | |
| 7 | 203245 | Втулка | |
| 8 | 203240 | Шайба | |
| 9 | 202735 | Заглушка | |
| 10 | 405030 | Стопор | |
| 11 | 405020 | Ручка | |
| 12 | Скоба | Скоба | |
| 13 | Кабель | Кабель | |
| 14 | 203235 | Ручка | |
| 15 | Выключатель | Выключатель | |
| 16 | 203230 | Пластина | |
| 17 | Выключатель | Выключатель | |
| 18 | 203275 | Пружинный шариковый фиксатор | |
| 19 | С3-1666 | Гайка | |
| 20 | 404990 | Стопорный хомут | |
| 21 | 405000 | Барашковый винт | |
| 22 | 405010 | Стопорный винт | |
| 23 | 404950 | Штифт | |
| 24 | Кнопка ручки | Кнопка ручки | |
| 25 | 203260 | Хомут | |
| 26 | 406955 | Кабель системы управления | |
| 27 | 203300 | Кронштейн | |
| 28 | 404960 | Рычаг | |
| 29 | 203165 | Yoke | |
| 30 | 404970 | Болт | |
| 31 | С6-2880 | Штифт | |
| 32 | С4-3820 | Шайба | |
| 33 | С6-4289 | Шплинт | |
| 34 | С0-0180 | Bolt | |
| 35 | В8-1020 | Washer | |
| 36 | С2-0140 | Болт | |
| 37 | С2-0240 | Болт | |
| 38 | С4-3740 | Шайба | |
| 39 | С3-0240 | Гайка | |
| 40 | С0-0240 | Болт | |
| 41 | С3-2940 | Гайка | |
| 42 | С2-0720 | Болт | |
| 43 | С3-0300 | Гайка | |
| 44 | С0-1760 | Bolt | |
| 45 | С2-4700 | Винт | |
| 46 | С2-5600 | Винт | |
| 47 | 404940 | Винт | |
| 48 | С4-3800 | Шайба | |
| 49 | С3-1020 | Гайка | |
| 50 | С4-0200 | Шайба | |
| 51 | 404935 | Колпачок | |
| 52 | С6-2740 | Pin | |
| 53 | С6-3940 | Cotter pin |
