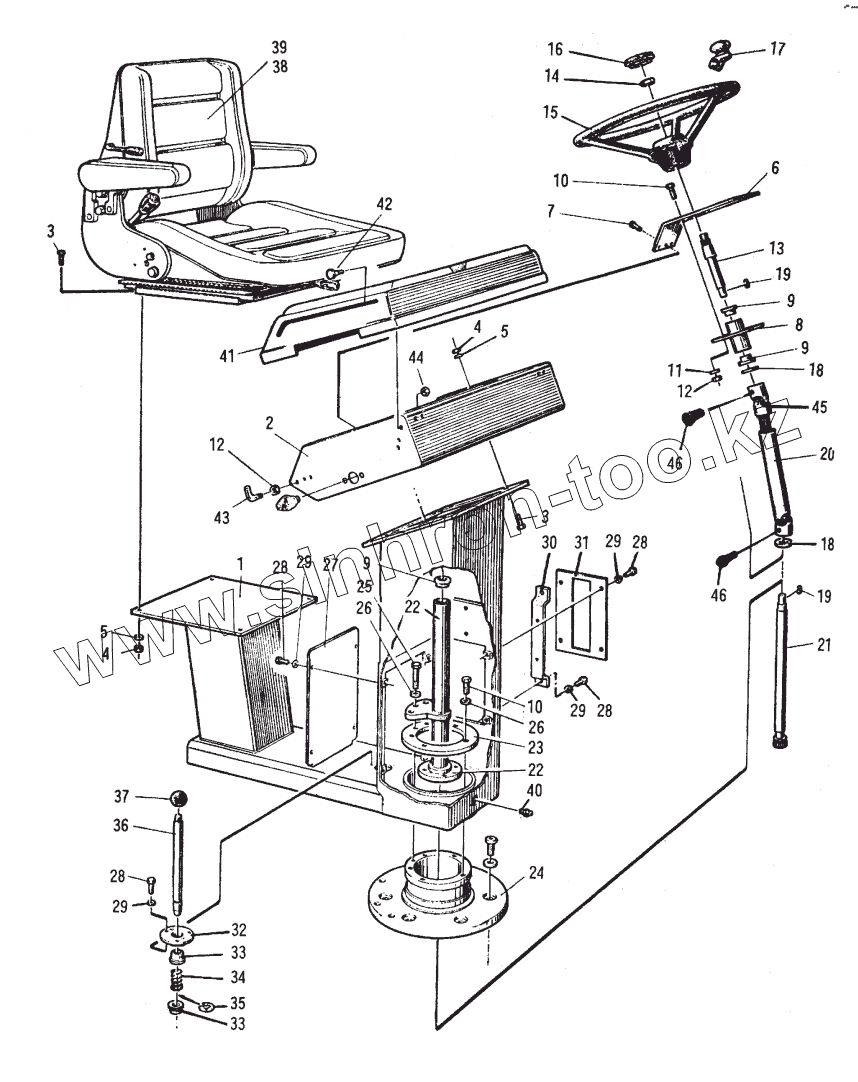

Каталог запасных частей к технике: XCMG YZC7. 404060 Приборы и органы управления
1
2
3
3
4
4
5
5
6
7
8
9
9
9
10
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
26
26
27
28
28
28
28
29
29
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404240 | Пульт | |
| 2 | 404570 | Ящик инструмента | |
| 3 | С0-0180 | Bolt | |
| 4 | С3-2940 | Гайка | |
| 5 | С4-3820 | Шайба | |
| 6 | 404110 | Центральный кронштейн | |
| 7 | С2-2660 | Винт | |
| 8 | 404250 | Гнездо подшипника | |
| 9 | 404100 | Подшипник скольжения | |
| 10 | С0-0320 | Bolt | |
| 11 | В8-1030 | Washer | |
| 12 | С3-0100 | Гайка | |
| 13 | 404090 | Вал | |
| 14 | С3-1500 | Гайка | |
| 15 | Рулевое колесо | Рулевое колесо | |
| 16 | Знак | Знак рулевого колеса | |
| 17 | Кнопка | Кнопка | |
| 18 | С4-3900 | Шайба | |
| 19 | Ключ | Ключ | |
| 20 | 404410 | Вал кардана | |
| 21 | 404120 | Вал | |
| 22 | 404270 | Гнездо | |
| 23 | 404190 | Кольцо | |
| 24 | 404180 | Фланец | |
| 25 | С0-0360 | Bolt | |
| 26 | С4-3220 | Шайба | |
| 27 | 404130 | Крышка | |
| 28 | С0-1820 | Болт | |
| 29 | В8-1010 | Шайба | |
| 30 | G321.258 | Кронштейн | |
| 31 | 404070 | Крышка | |
| 32 | 404150 | Адаптер | |
| 33 | 404170 | Подшипник скольжения | |
| 34 | 404160 | Пружина | |
| 35 | С4-2580 | Шайба | |
| 36 | 404140 | Стержень | |
| 37 | Кнопка | Кнопка | |
| 38 | Спинка кресла | Спинка кресла | |
| 39 | Кресло оператора | Кресло оператора | |
| 40 | Пресс-масленка | Пресс-масленка | |
| 41 | 404530 | Крышка | |
| 42 | 404540 | Винт | |
| 43 | 404560 | Болт | |
| 44 | С3-0100 | Гайка | |
| 45 | 404261 | Универсальные валы | |
| 46 | С2-2620 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
