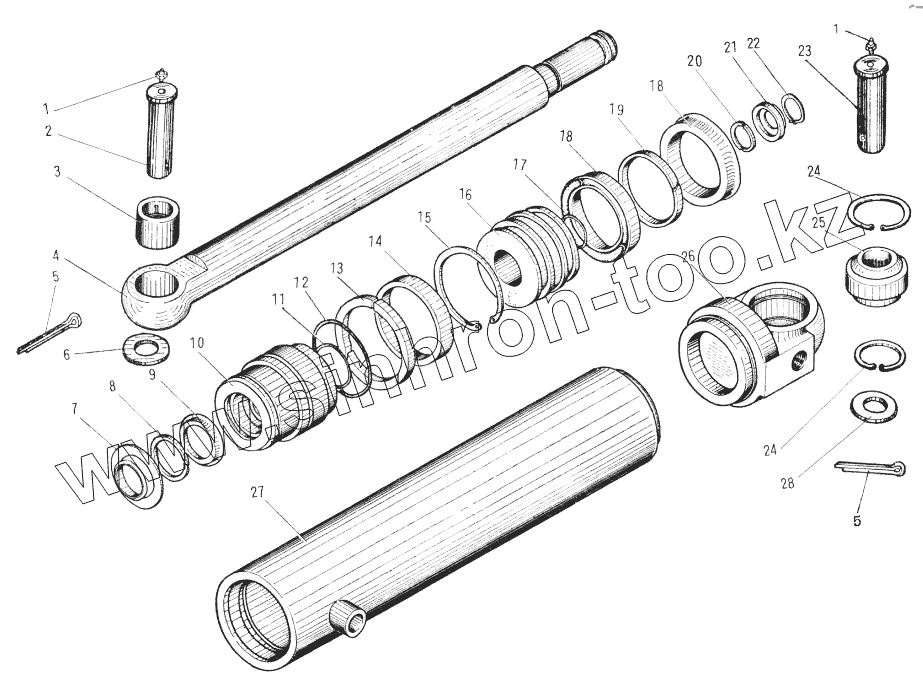

Каталог запасных частей к технике: XCMG YL16 (YL20). YL20 Hydraulic Cylinder

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	M10x1/GB1152		Nipple
2	3Y15-6-2		Pin
3	3Y15-6-1-11		Bushing
4	3Y15-6-1-6		Piston rod
5	6x60/GB91		Cotter pin
6	30/GB97-76		Washer
7	J-type seal		J-type seal 40
8	3Y15-6-1-9		Retaining ring
9	Yx-type seal		Yx-type seal d40
10	3Y15-6-1-7		Guide sleeve
11	45x3.1/GB1235		O-type seal
12	90x3.1/GB1235		O-type seal
13	3Y15-6-1-8		Clip for hole
14	3Y15-6-1-10		Retaining sleeve
15	80/GB894		Retaining ring
16	3Y15-6-1-5		Piston
17	32x3.1/GB1235		O-type seal
18	D90/Q/ZB248		Yx-type seal
19	3Y15-6-1-4-		Suporting ring
20	3Y15-6-1-3		Clip for shaft
21	3Y15-6-1-2		Retainer for clip
22	32/GB894		Retaining ring
23	YL20-6-1		Pin
24	62/GB893		Retaining ring
25	UC40/GB304		Moving bearing
26	3Y15-6-1-1		Cylinder head
27	3Y15-6-1-1		Cylinder head
28	42/GB97		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
