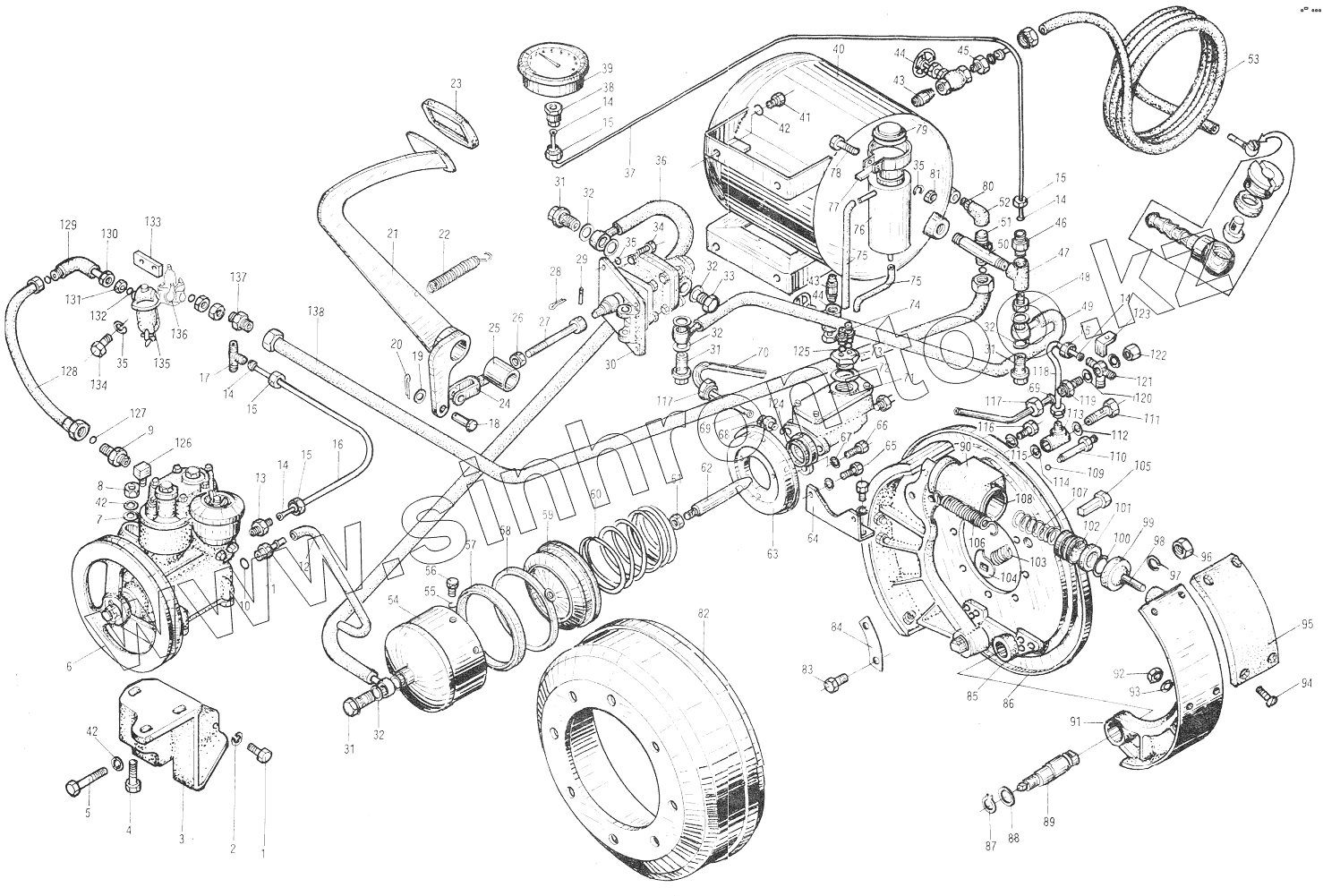

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Foot Brake System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
32
32
32
33
34
35
35
35
36
37
38
39
40
41
42
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M10x30/GB5783 | Hex. bolt | |
| 2 | 10/GB93 | Spring washer | |
| 3 | YL16-3-2-8a | Air pump seat | |
| 4 | M12x60/GB5782 | Hex. bolt | |
| 5 | M12x85/GB5782 | Hex. bolt | |
| 6 | EQ-140 | Air pump | |
| 7 | 12/GB97-2 | Flat washer | |
| 8 | M12/GB6170 | Hex. nut | |
| 9 | YL16-3-2-12a | Union | |
| 10 | YL16-3-2-6 | Washer | |
| 11 | YL16-3-2-7 | Union | |
| 12 | d.10x1.5x800 | Plastic hose | |
| 13 | YL16-3-2-3 | Union | |
| 14 | YL16-3-7 | Union | |
| 15 | YL16-3-9 | Nut | |
| 16 | d.6x1x1100 | Copper pipe | |
| 17 | YL16-3-2-5 | Tee | |
| 18 | 12x38/GB882 | Pin | |
| 19 | 12/GB97-2 | Flat washer | |
| 20 | 4x26/GB91 | Cotter pin | |
| 21 | YL16-3-1 | Foot pedal | |
| 22 | YL16-8-2-7 | Tension spring | |
| 23 | 3Y15-7-6-2-4 | Foot pedal pad | |
| 24 | 3Y15-7-6-11 | Fork connector | |
| 25 | YL16-8-2-8 | Shaft sleeve | |
| 26 | M12/GB6170 | Hex. nut | |
| 27 | YL16-3-3 | Pushing rod | |
| 28 | 1.5x12/GB91 | Cotter pin | |
| 29 | YL16-3-27 | Pin | |
| 30 | JN150-3514011 | Brake control valve | |
| 31 | М22x1.5x40/JB999 | Bolt | |
| 32 | YL16-3-4-1 | Washer | |
| 33 | M22x1.5/JB1000 | Plug | |
| 34 | M8x25/GB5783 | Hex. bolt | |
| 35 | 8/GB93 | Spring washer | |
| 36 | G75-3 | Rubber canvas hose | |
| 37 | 6x1x2200 | Copper pipe | |
| 38 | YL16-3-8 | Union | |
| 39 | YT-3 | Brake pressure gage | |
| 40 | YL16-3-5-1 | Air reservoir | |
| 41 | M12x20/GB5783 | Bolt | |
| 42 | 12/GB93 | Spring washer | |
| 43 | YL16-3-5-3 | Tube | |
| 44 | 03.авг | Copper valve | |
| 45 | YL16-3-5-2 | Union | |
| 46 | YL16-3-5-6 | Union | |
| 47 | 15 | Tee | |
| 48 | YL16-3-5-5a | Union | |
| 49 | G75-3L-320 | Rubber canvas hose | |
| 50 | YL16-3-5-8 | Connecting tube | |
| 51 | YL16-3-2-12a | Union | |
| 52 | 10 | Elbow | |
| 53 | Air hose assembly | Air hose assembly | |
| 54 | YL16-3-6-1 | Booster cylinder | |
| 55 | 8/GB859 | Spring washer | |
| 56 | M8x16/GB21 | Hex. bolt | |
| 57 | D150/Yx | Seal ring | |
| 58 | YL16-3-6-7 | Seal ring | |
| 59 | YL16-3-6-6 | Piston | |
| 60 | YL16-3-6-9 | Spring | |
| 61 | M12x1.25/GB6173 | Hex. nut | |
| 62 | YL16-3-6-8 | Pushing rod | |
| 63 | YL16-3-6-10 | End cover | |
| 64 | YL16-3-6-11 | Bracket | |
| 65 | M10x25/GB21 | Hex. bolt | |
| 66 | M10x32/GB21 | Small hex. bolt | |
| 67 | 10/GB93 | Spring washer | |
| 68 | YL16-3-6-5 | Union | |
| 69 | YL16-3-16 | Union | |
| 70 | d.10x1x1700 | Copper tube | |
| 71 | SH-141-3505010 | Main brake pump | |
| 72 | YL16-3-6-4 | Washer | |
| 73 | YL16-3-6-3 | Plug connector | |
| 74 | YL16-3-6-1 | Booster cylinder | |
| 75 | YL16-3-13 | Plastic hose | |
| 76 | YL16-3-8-1 | Oil drum | |
| 77 | YL16-3-12 | Clip | |
| 78 | M8x40/GB5783 | Hex. bolt | |
| 79 | YL16-3-8-3 | Cylinder cover | |
| 80 | YL16-3-5-9 | Connecting tube | |
| 81 | M8/GB6170 | Hex. nut | |
| 82 | YL16-1-18 | Brake hub | |
| 83 | М12x1.25x30/GB5786 | Hex. bolt | |
| 84 | YL16-1-9 | Shim | |
| 85 | YL16-1-1A | Brake plate | |
| 86 | YL16-1-1 | Clamp | |
| 87 | d.24/СВ894 | Snap ring | |
| 88 | 24/GB97-2 | Flat washer | |
| 89 | YL16-1-1-3 | Brake shoe fulcrum pin | |
| 90 | TD50A-D | Brake auxiliary pump | |
| 91 | YL16-1-1-10 | Brake shoe | |
| 92 | M10x1/GB6171 | Hex. nut | |
| 93 | 10/GB93 | Spring washer | |
| 94 | YL16-1-1-15 | Friction plate screw | |
| 95 | YL16-1-1-14 | Braking block | |
| 96 | М18x1.5/GB6171 | Hex. nut | |
| 97 | 18/GB93 | Spring washer | |
| 98 | YL16-3-9-5 | Brake roller | |
| 99 | YL16-3-9-3 | Rubber cap | |
| 100 | 44x3.5/GB1235 | O-seal ring | |
| 101 | YL16-3-9-7 | Leather cup | |
| 102 | YL16-3-9-4 | Brake piston | |
| 103 | YL16-1-1-12 | Spring | |
| 104 | YL16-1-1-13 | Cam | |
| 105 | YL16-1-1-11 | Brake shoe lockpin | |
| 106 | YL16-1-1-1 | Brake shoe return spring | |
| 107 | YL16-3-9-2 | Spring | |
| 108 | YL16-3-9-1 | Brake pump body | |
| 109 | d.8/GB308 | Steel ball | |
| 110 | YL16-3-9-6 | Oil output union | |
| 111 | YL16-3-9-9 | Oil inlet bolt | |
| 112 | YL16-3-9-10 | Washer | |
| 113 | YL16-3-9-8 | Oil input union | |
| 114 | YL16-3-9-11 | Washer | |
| 115 | 10/GB93 | Spring washer | |
| 116 | M10x25/GB21 | Hex. bolt | |
| 117 | YL16-3-2 | Nut | |
| 118 | d.6x1 | Copper pipe | |
| 119 | YL16-3-19 | Union | |
| 120 | YL16-3-21 | Washer | |
| 121 | YL16-3-18 | Tee | |
| 122 | YL16-3-20 | Nut | |
| 123 | YL16-3-17 | Angle steel | |
| 124 | YL16-3-6-12 | Washer | |
| 125 | YL16-3-6-2 | Washer | |
| 126 | YL16-3-2-13 | Union | |
| 127 | 16x2.4/GB1235 | O-seal ring | |
| 128 | G75-0 | Rubber canvas hose | |
| 129 | YL16-3-29 | Union | |
| 130 | M22x1.5/GB6173 | Nut | |
| 131 | 22/GB97-2 | Washer | |
| 132 | 24x2.4/GB1235 | O-seal ring | |
| 133 | YL16-3-28 | Bearing plate | |
| 134 | M8x85/GB5782 | Bolt | |
| 135 | JN150-351100 | Oil-water separator | |
| 136 | JN150-3512010 | Pressure governor | |
| 137 | YL16-3-1 | Foot pedal | |
| 138 | G75-0L-2000 | Rubber canvas hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
