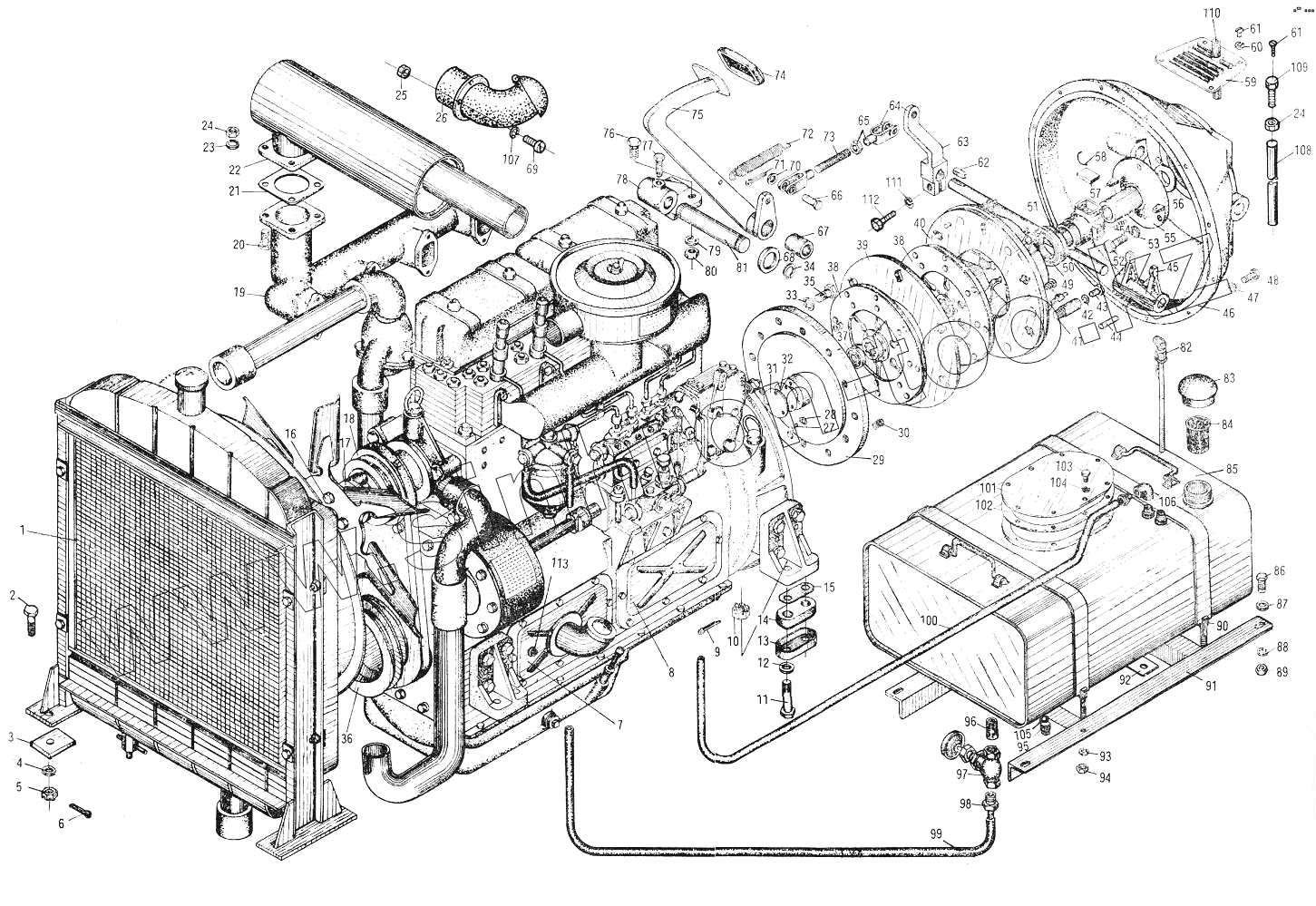

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Diesel Engine Connecting Mechanism
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Diesel engine radiator | Diesel engine radiator | |
| 2 | M12x55/GB31-1 | Hex. bolt | |
| 3 | Pad | Pad | |
| 4 | 12/GB97-2 | Flat washer | |
| 5 | M12/GB6178 | Hex. castle nut | |
| 6 | 3x30/GB91 | Cotter pin | |
| 7 | YT.16-3-2-11 | Side cover | |
| 8 | 4135K-2 | Diesel engine | |
| 9 | 3x30/GB91 | Cotter pin | |
| 10 | M16/GB6178 | Hex. castle nut | |
| 11 | M16x80/GB31-1 | Hex. bolt | |
| 12 | 16/GB97-2 | Flat washer | |
| 13 | 3Y15-5-6-3 | Stabilizer pad box | |
| 14 | 3Y15-5-6-2 | Stabilizer pad | |
| 15 | 3Y15-5-6-1 | Stabilizer pad box cover | |
| 16 | M12x60/GB70 | Bolt | |
| 17 | YL16-3-2-2 | Pad | |
| 18 | YL16-3-2-1 | Pulley | |
| 19 | YL16-8-1-1 | Exhaust pipe | |
| 20 | M12x35/GB5783 | Hex. bolt | |
| 21 | YL16-8-1-2 | Fibre pad | |
| 22 | YL16-8-1-1 | Exhaust pipe | |
| 23 | 12/GB93 | Spring washer | |
| 24 | M12/GB6170 | Hex. nut | |
| 25 | M6/GB6170 | Hex. nut | |
| 26 | 6/GB93 | Spring washer | |
| 27 | M5x12/GB5783 | Hex. bolt | |
| 28 | 5/GB93 | Spring washer | |
| 29 | 3Y15-5-4-3 | Clutch inner pressure plate | |
| 30 | СА10-1601280-В | Retacting spring | |
| 31 | 3Y15-5-4-2 | Oil seal cover | |
| 32 | 3Y15-5-4-1 | Shim | |
| 33 | 14/GB93 | Spring washer | |
| 34 | 32/GB894-2 | Snap ring | |
| 35 | M14x1-5x35/GB21-76 | Small hex. bolt | |
| 36 | YL16-9-29 | Pulley | |
| 37 | 160204/GB279 | Single row ball bearing | |
| 38 | CA10-1601130 | Clutch disc assembly | |
| 39 | CA10-1601092 | Clutch intermediate driving plate | |
| 40 | CA10-1601013 | Clutch cover and pressure plate assembly | |
| 41 | 3Y15-5-4-12 | Guide screw | |
| 42 | 10/GB93 | Spring washer | |
| 43 | M10x20/GB5783 | Hex. bolt | |
| 44 | 8d4x45/GB119 | Pin | |
| 45 | 3Y15-5-4-1-1 | Release fork | |
| 46 | YL16-8-2-1 | Clutch housing | |
| 47 | 10/GB93 | Spring washer | |
| 48 | M10x30/GB21-76 | Small hex. bolt | |
| 49 | CA10-986711 | Clutch release bearing | |
| 50 | YL16-8-2-2-1 | Release fork shaft | |
| 51 | 3Y15-5-4-19 | Bearing seat | |
| 52 | M10x40/GB5783 | Hex. bolt | |
| 53 | 10/GB93 | Spring washer | |
| 54 | 3Y15-5-4-17 | Spring | |
| 55 | 3Y15-5-4-16 | Fixing sleeve for shaft | |
| 56 | 3Y15-5-4-15 | Felt washer | |
| 57 | 3Y15-5-4-18 | Oil seal | |
| 58 | Iron wire | Iron wire | |
| 59 | 3Y15-5-4-4 | Cover | |
| 60 | 6/GB93 | Spring washer | |
| 61 | M6x10/GB67 | Screw | |
| 62 | 8x32/GB1096 | Key | |
| 63 | YL16-8-2-5 | Rocker | |
| 64 | YL16-8-2-9 | Fork connector | |
| 65 | M12/GB6170 | Hex. nut | |
| 66 | A12x38/GB882-76 | Pin | |
| 67 | YL16-8-2-8 | Shaft sleeve | |
| 68 | YL16-8-2-2 | Washer | |
| 69 | M6x16/GB67 | Button head screw | |
| 70 | 12/GB97-2 | Flat washer | |
| 71 | 4x30/GB91 | Cotter pin | |
| 72 | YL16-8-2-7 | Tension spring | |
| 73 | YL16-8-2-6 | Pull rod | |
| 74 | 3Y15-7-6-2-4 | Foot pedal pad | |
| 75 | YL16-8-2-1 | Clutch housing | |
| 76 | M12x30/GB5783 | Hex. bolt | |
| 77 | M8x45/GB5783 | Small hex. bolt | |
| 78 | YL16-8-2-4 | Support | |
| 79 | 12/GB93 | Spring washer | |
| 80 | M12/GB6170 | Hex. nut | |
| 81 | YL16-8-2-3 | Pin shaft | |
| 82 | YL16-00-3-3 | Did rod | |
| 83 | 3Y15-6-2-1 | Oil filler cover | |
| 84 | 3Y15-7-1-1 | Oil strainer | |
| 85 | YL16-00-3-1 | Box body | |
| 86 | M10x35/GB5783 | Hex. bolt | |
| 87 | 10/GB97-2 | Flat washer | |
| 88 | 10/GB93 | Spring washer | |
| 89 | M10/GB6170 | Hex. nut | |
| 90 | YL16-00-3-2 | Wrap | |
| 91 | YL16-00-3-4 | Box seat | |
| 92 | YL16-00-3-1 | Box body | |
| 93 | 10/GB93 | Spring washer | |
| 94 | M10/GB6170 | Hex. nut | |
| 95 | M22x1.5/JB1000 | Plug | |
| 96 | YL16-8-4-2 | Connecting pipe | |
| 97 | Lnner thread stop valv | Lnner thread stop valve 1/2 | |
| 98 | YL16-8-4-3 | Oil outlet union | |
| 99 | Oil outlet tube | Oil outlet tube d.10x1.5-1800 | |
| 100 | Oil outlet tube | Oil outlet tube d.10x1.5-1800 | |
| 101 | YL16-00-3-2 | Wrap | |
| 102 | YL16-00-3-3 | Did rod | |
| 103 | M8x16/GB5783 | Hex. bolt | |
| 104 | 8/GB93 | Spring washer | |
| 105 | 22/JB982 | Washer | |
| 106 | FJ73-63 | 90 elbow | |
| 107 | 6/GB93 | Spring washer | |
| 108 | Plastic tube | Plastic tube 8X1-1200 | |
| 109 | 3Y15-5-4-6 | Oil filling tube | |
| 110 | 3Y15-5-4-5 | Oil filling tube | |
| 111 | 8/GB93 | Spring washer | |
| 112 | M8x30/GB5783 | Hex. bolt | |
| 113 | YL16-3-2-10 | Union |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
