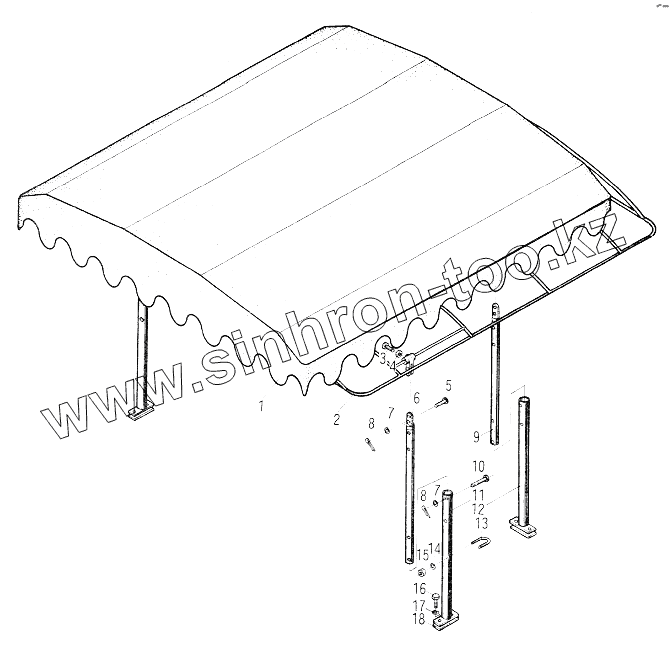

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16, YL20 Canopy Assembly for

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	YL16-13-1		Awning
2	YL16-13-1		Awning
3	M10x25/GB5783		Hex. bolt
4	M10/GB6170		Hex. nut
5	A10x38/GB882		Pin shaft
6	YL16-13-4		King rod
7	10/GB97-2		Flat washer
8	3x25/GB91		Cotter pin
9	YL16-13-3		King rod
10	A10x5/GB882		Pin shaft
11	YL16-13-5		Rear post
12	YL16-13-2		Rear post
13	YL16-13-3		King rod
14	6/GB93		Spring washer
15	M6/GB6170		Hex. nut
16	M12x30/GB5783		Hex. bolt
17	12/GB93		Spring washer
18	YL16-13-2		Rear post

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
