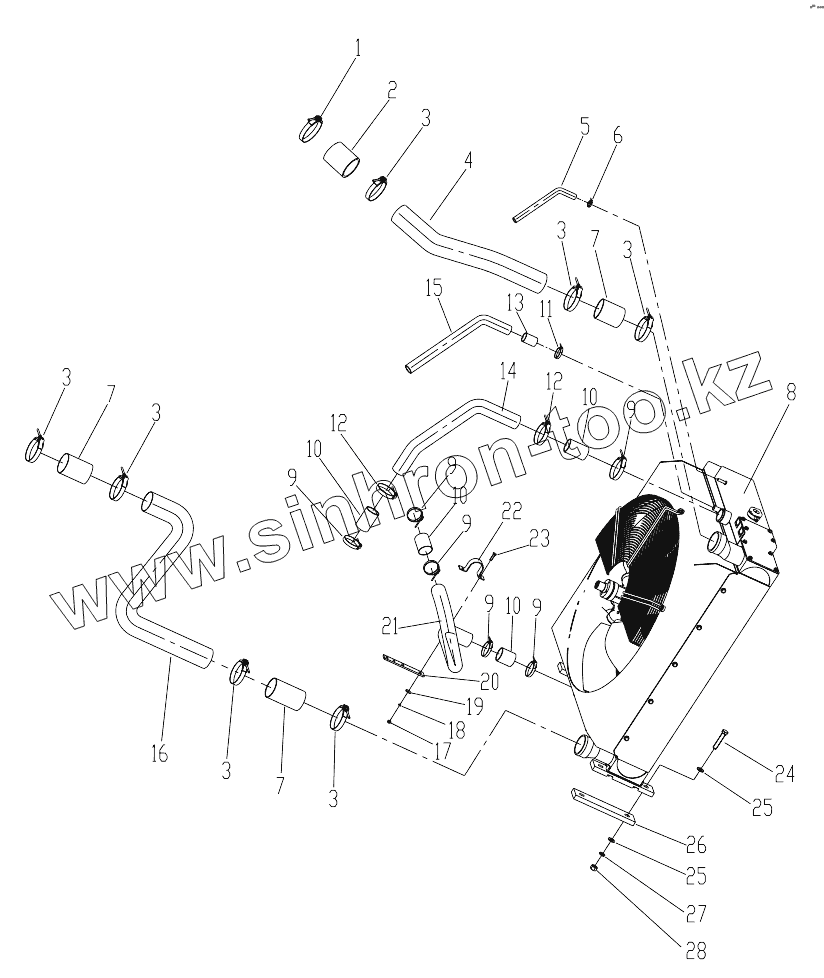

Каталог запасных частей к технике: XCMG XZ680A. 426101586 Radiator Assembly

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

3

4

5

6

7

7

7

8

9

9

9

9

9

9

10

10

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	801969537		T- Clamp
2	426100487		Tube
3	801900258		T Clamp
4	426100488		Pipe
5	801969376		Hose
6	800151549		Clamps
7	426100489		Tube
8	803076281		Radiator
9	801900254		T-Clamp
10	426100492		Tube
11	805801461		Clamp
12	801969548		T-Clamp
13	425800396		Tie-In
14	426101594		Pipe
15	801969377		Hose
16	426100490		Pipe
17	805200045		Гайка М8
18	805300010		Шайба 8
19	805300117		Шайба 8
20	426101593		Plate
21	426100493		Hose
22	426101592		Clamps
23	805000020		Болт М8х30
24	805000092		Bolt
25	805338577		Washing
26	426100491		Rubber Board
27	805300011		Шайба 16
28	805200051		Гайка М16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
