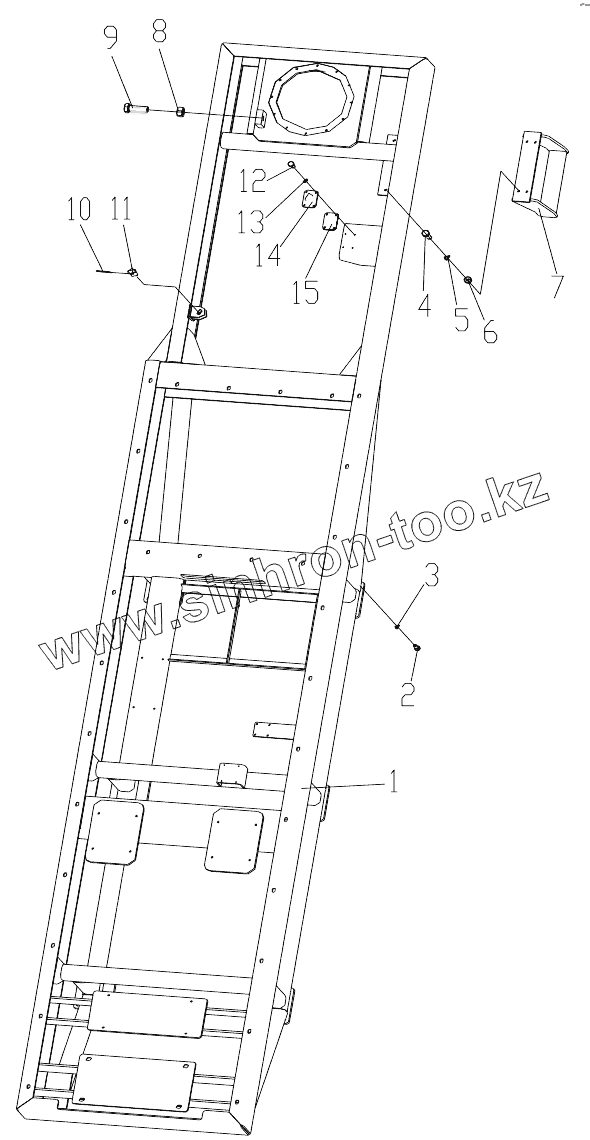

Каталог запасных частей к технике: XCMG XZ680A. 425802991 Platform Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 425802979 Platform
2 805000026 Болт M16x45
3 805300011 Шайба 16
4 805000029 Болт M10x40
5 805300014 Шайба 10
6 805200048 Гайка М10
7 425800125 Pedal Assembly
8 805200076 Nut
9 805000233 Bolt
10 805638975 Cotter pin
11 426100452 Shaft
12 805000017 Болт М8х25
13 805300010 Шайба 8
14 800352733 Universal Wheel
15 426101858 Shim
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
