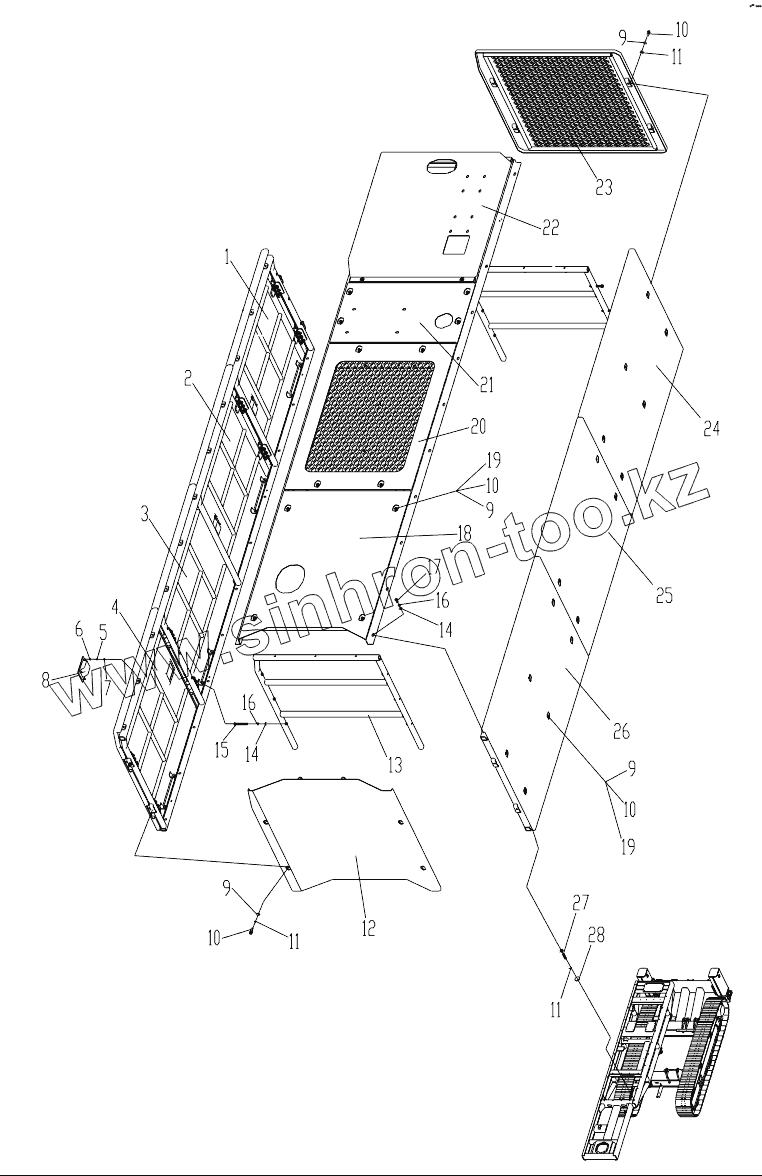

Каталог запасных частей к технике: XCMG XZ680A. 425802228 Engine Hood & Covers

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

9

10

10

10

10

11

11

11

12

13

14

14

15

16

16

17

18

19

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	425802230		Door
2	425802237		Door
3	425802240		Door
4	425802242		Door
5	805300030		Шайба М6
6	805300029		Шайба М6
7	805200053		Гайка М6
8	803077777		Lock
9	805300020		Шайба 12
10	805100184		Bolt
11	805300018		Шайба 12
12	425802321		Front envelop board
13	425802327		Inside frame
14	805300017		Шайба 10
15	805002013		Bolt
16	805300014		Шайба 10
17	805000727		Болт М10х25
18	425802298		Cover plate
19	805100039		Screw
20	425802293		Cover plate
21	425802286		Cover plate
22	425802281		Cover plate
23	425802315		Back envelop board
24	425802255		Plate
25	425802262		Plate
26	425802265		Plate
27	805000373		Bolt
28	805300113		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
