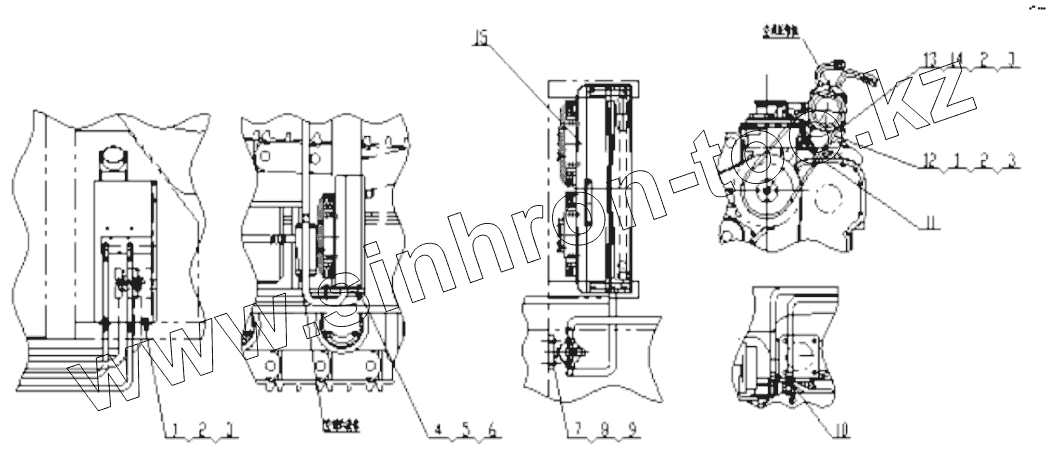

Каталог запасных частей к технике: XCMG XZ680A. 425801791 Heating And Cooling Equipment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 805000043 Болт М10х30
2 805300014 Шайба 10
3 805300017 Шайба 10
4 805046844 Bolt
5 805300069 Шайба 8
6 805300010 Шайба 8
7 805000008 Болт М6х12
8 805300029 Шайба М6
9 805300030 Шайба М6
10 425800438 Joint body
11 426100374 Adjust steel
12 425800436 Bracket
13 805000047 Болт M10x50
14 805200048 Гайка М10
15 819949447 Air conditioning system assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
