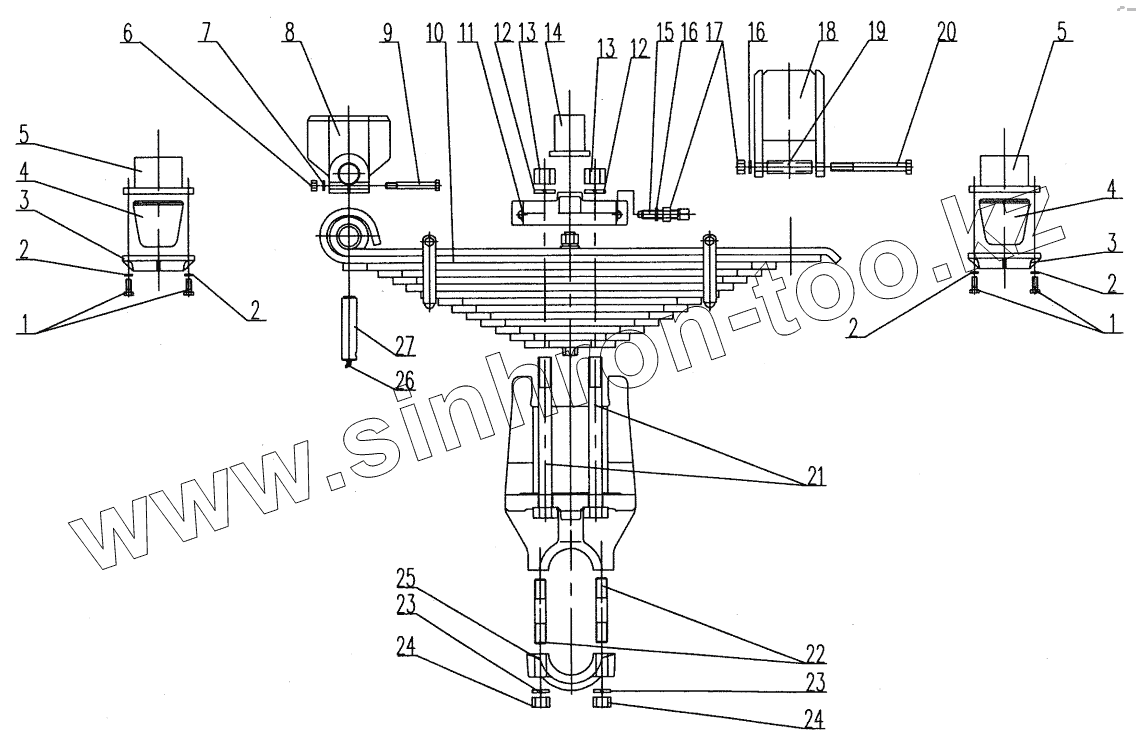

Каталог запасных частей к технике: XCMG XZ65K. Задняя подвеска
1
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10430021 | Bolt M10x25 | |
| 2 | 10440006 | Washer 10 | |
| 3 | XZ16K.58-1 | Cover plate for buffer | |
| 4 | XZ16K.58-17 | Buffer | |
| 5 | XZ16K.58.2 | Limit support | |
| 6 | 10430005 | Nut M12 | |
| 7 | 10440010 | Washer 12 | |
| 8 | XZ16K.58-4A | Front support | |
| 9 | 10410244 | Воlt М12х100 | |
| 10 | XZ16K.58.5 | Rear steel plate spring | |
| 11 | XZ16K.58-6 | Spring pressing plate | |
| 12 | 10440075 | Wаshеr 27 | |
| 13 | XZ16K.58-9 | Nut | |
| 14 | XZ16K.58.12 | Middle pistional support | |
| 15 | 10420147 | Sсrеw М16х80 | |
| 16 | 10440002 | Washer 16 | |
| 17 | 10430007 | Nut M16 | |
| 18 | XZ16K.58.11A | Rear support | |
| 19 | XZ16K.55-13 | Bushing | |
| 20 | 10410684 | Воlt М16х160 | |
| 21 | XZ16K.58-10 | Bolt | |
| 22 | XZ16K.58-21 | Double-head bolt | |
| 23 | 10440051 | Wаshеr 22 | |
| 24 | 10430152 | Nut М22х1.5 | |
| 25 | XZ16K.58-20 | Dowe cover for support | |
| 26 | 10810019 | Оil сup М10х1 | |
| 27 | XZ16K.58-23 | Spring pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
