Каталог запасных частей к технике: XCMG XZ65K. Управление выносными опорами

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

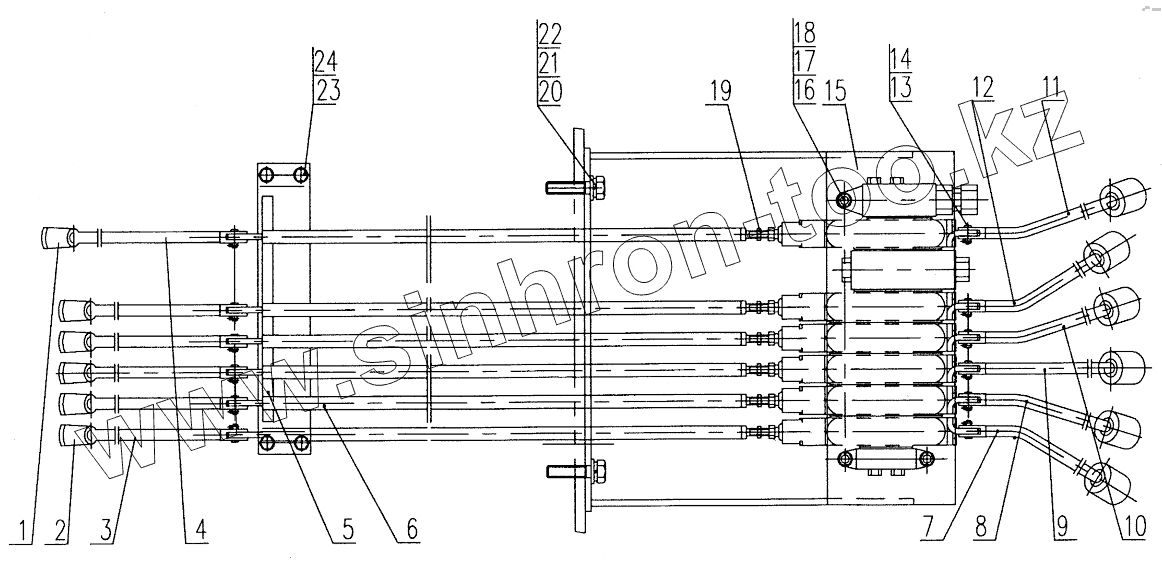

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY16K.72-12		Handle
2	QY16K.72-1		Handle
3	QY35K.72.1		Operation lever
4	QY35K.72.2		Operation lever
5	QY35K.72.4		Connect support
6	QY35K.72.3		Lever
7	QY25K.72.3		Operation lever
8	QY16K.72.9		Operation lever
9	QY16K.72.10		Operation lever
10	QY16K.72.11		Operation lever
11	QY16K.72.13		Operation lever
12	QY16K.72.14		Operation lever
13	Pin shaft		Pin shaft B12 x48
14	10470168		Рin 2х10
15	QY16K.72.15		Operating valve support
16	10440006		Washer 10
17	10410730		Воlt М10х35
18	10430004		Nut M10
19	10430025		Nut 8
20	10440010		Washer 12
21	10410043		Bolt M12x35
22	10440012		Washer 12
23	10420002		Screw M10x20
24	10440009		Washer 10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
