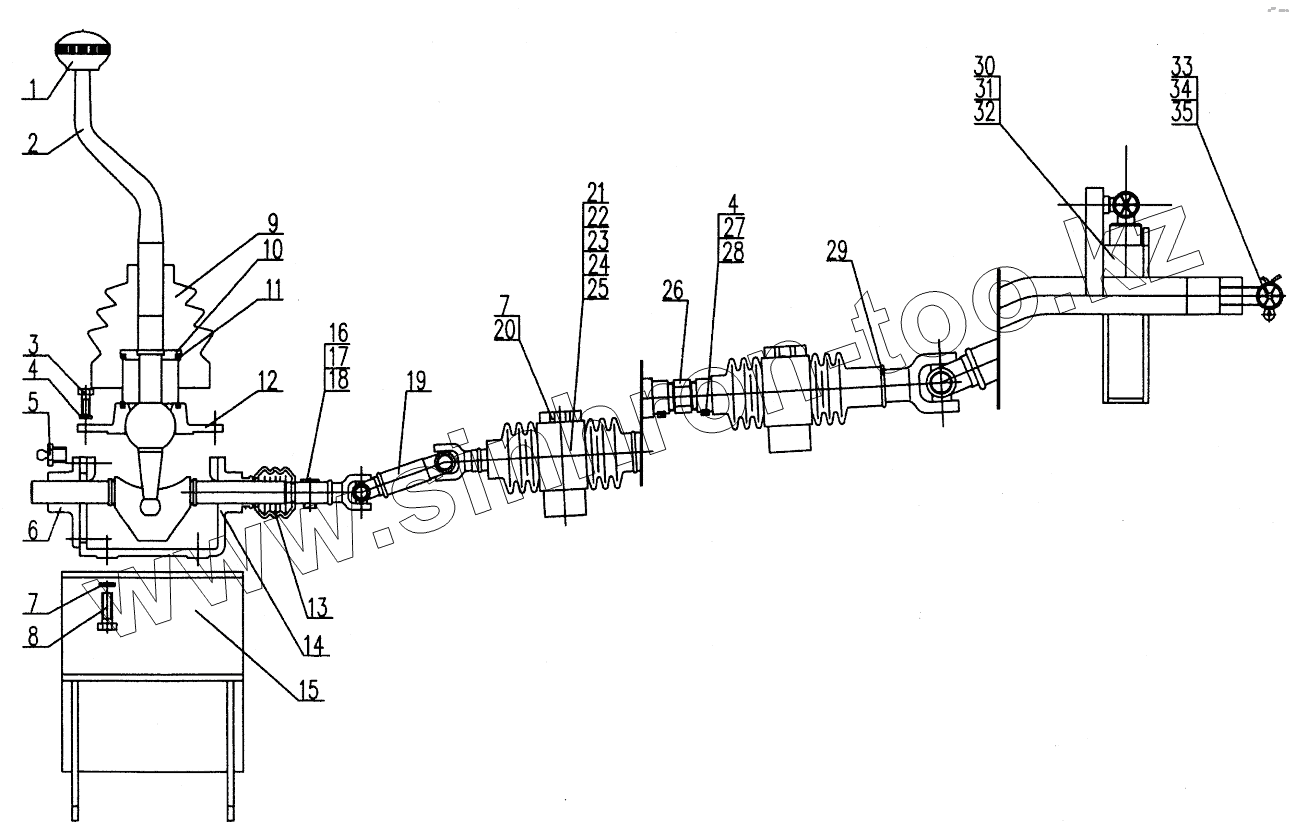

Каталог запасных частей к технике: XCMG XZ65K. Управление трансмиссией
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XZ16K.70.2-1 | Handle ball | |
| 2 | XZ50K.70.1 | Shift lever | |
| 3 | 10410011 | Bolt M8x20 | |
| 4 | 10440001 | Washer 8 | |
| 5 | 10810011 | Oil Cup М8x1 | |
| 6 | XZ16K.70.6 | Box | |
| 7 | 10440006 | Washer 10 | |
| 8 | 10410038 | Bolt M10x30 | |
| 9 | 11210336 | Dust guаrd shеll | |
| 10 | XZ16K.70-3 | Spring clip | |
| 11 | XZ16K.70-4 | Spring | |
| 12 | XZ16K.70.1 | Upper cover | |
| 13 | XZ16K.70-14 | Dust guard shell | |
| 14 | XZ16K.70.5 | Connection shaft | |
| 15 | XZ16K.70.15А | Support | |
| 16 | 10470301 | Рin В12х40 | |
| 17 | 10440012 | Washer 12 | |
| 18 | 10470302 | Рin 4х24 | |
| 19 | XZ16K.70.13A | Pull rod | |
| 20 | 10410227 | Воlt М10х80 | |
| 21 | XZ16K.70-9 | Bearing cover | |
| 22 | XZ16K.70-8 | Bearing | |
| 23 | XZ16K.70-7 | Bearing cover | |
| 24 | 10810019 | Оil сup М10х1 | |
| 25 | XZ16K.70-10А | Templet | |
| 26 | XZ16K.70-12A | Bolt | |
| 27 | 10410140 | Bolt M8x40 | |
| 28 | 10430001 | Nut М8 | |
| 29 | XZ50K.70.5 | Pull rod | |
| 30 | XZ16K.70.3 | Bracket | |
| 31 | XZ50K.70.4 | Pole assembly | |
| 32 | 16440009 | Washer 10 | |
| 33 | XZ50K.70.2 | Rocker assembly | |
| 34 | 10430162 | Nut М10 | |
| 35 | 10470171 | Рin 2.5х24 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
