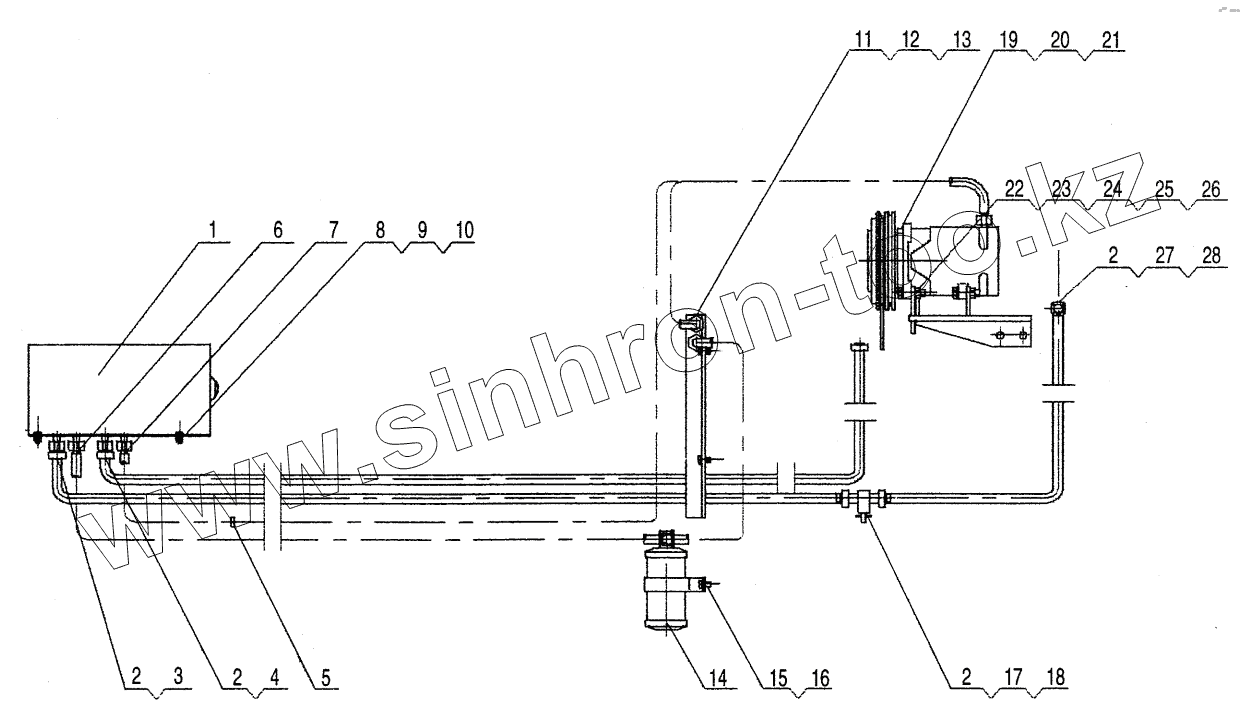

Каталог запасных частей к технике: XCMG XZ65K. Кондиционер
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QX | Evaporator | |
| 2 | OX | Throat clip | |
| 3 | XZ16K.83-1A | Rubber hose | |
| 4 | XZ16K.83-2A | Rubber hose | |
| 5 | ZD150x3.5 | Clip belt | |
| 6 | Hose | Hose | |
| 7 | Hose | Hose | |
| 8 | 10410374 | Bolt M6x16 | |
| 9 | 10430009 | Nut М6 | |
| 10 | 10440022 | Washer 6 | |
| 11 | Hose | Hose | |
| 12 | GW142523 | Rаdiаtоr | |
| 13 | Hose | Hose | |
| 14 | GW-R12 | Rеsеrvоir | |
| 15 | 10410026 | Bolt M8x16 | |
| 16 | 10440001 | Washer 8 | |
| 17 | CA10B | Water drain valve | |
| 18 | XZ16K.83-4 | Three-way connection | |
| 19 | SE5H14 | Commpressor | |
| 20 | RECV13/8X1131Ii | Traingular belt | |
| 21 | XZ25K.83-2 | Adjusting plate | |
| 22 | 10410022 | Bolt M10x40 | |
| 23 | 10430004 | Nut M10 | |
| 24 | 10440006 | Washer 10 | |
| 25 | 10440009 | Washer 10 | |
| 26 | XZ25K.83-1A | Commpressor | |
| 27 | XZ16K.83-3A | Rubber hose | |
| 28 | FS-130500 | Wаtеr drаin vаlvе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
