Каталог запасных частей к технике: XCMG XZ500. 0042114001 Manipulative Desk

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

4

4

5

5

9

10

11

12

12

12

13

13

13

14

15

15

15

16

16

16

17

18

18

19

19

20

21

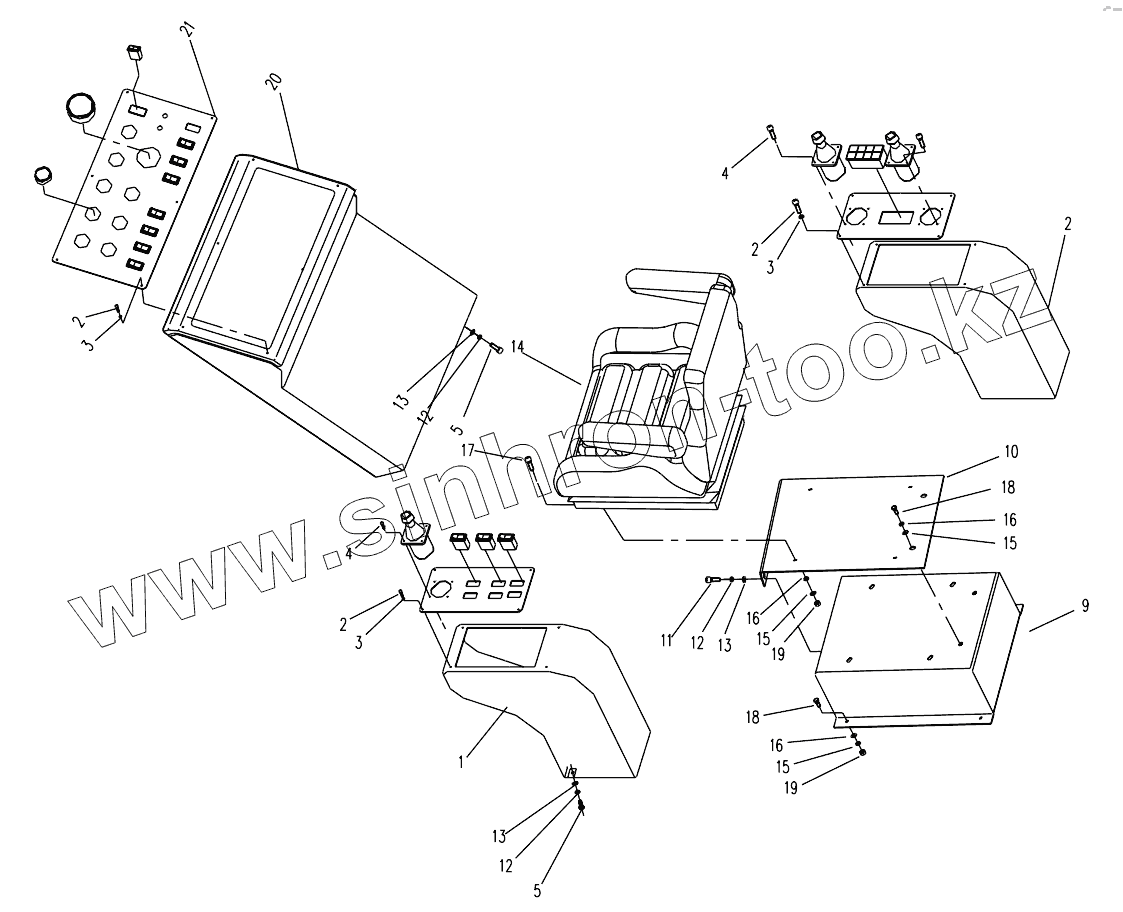

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0042114002		Left Control Board
2	104020328		Blot
3	104040070		Washer 5
4	104020300		Blot
5	104000074		Washer 20
6	0042114003		Left Panel Board
7	0042114004		Right Control Board
8	0042114005		Right Panel Board
9	0041514011		Seat Mount
10	0041514028		Seat Mount Board
11	104000085		Bolt M10x25
12	104040030		Washer 10
13	104040008		Washer 10
14	111020030		Seat
15	104040081		Washer 8
16	104040007		Washer 8
17	104000130		Bolt M8X25
18	104000264		Bolt
19	104030024		Nut M8
20	0042114006		Front Control Box
21	0042114007		Front Panel

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
