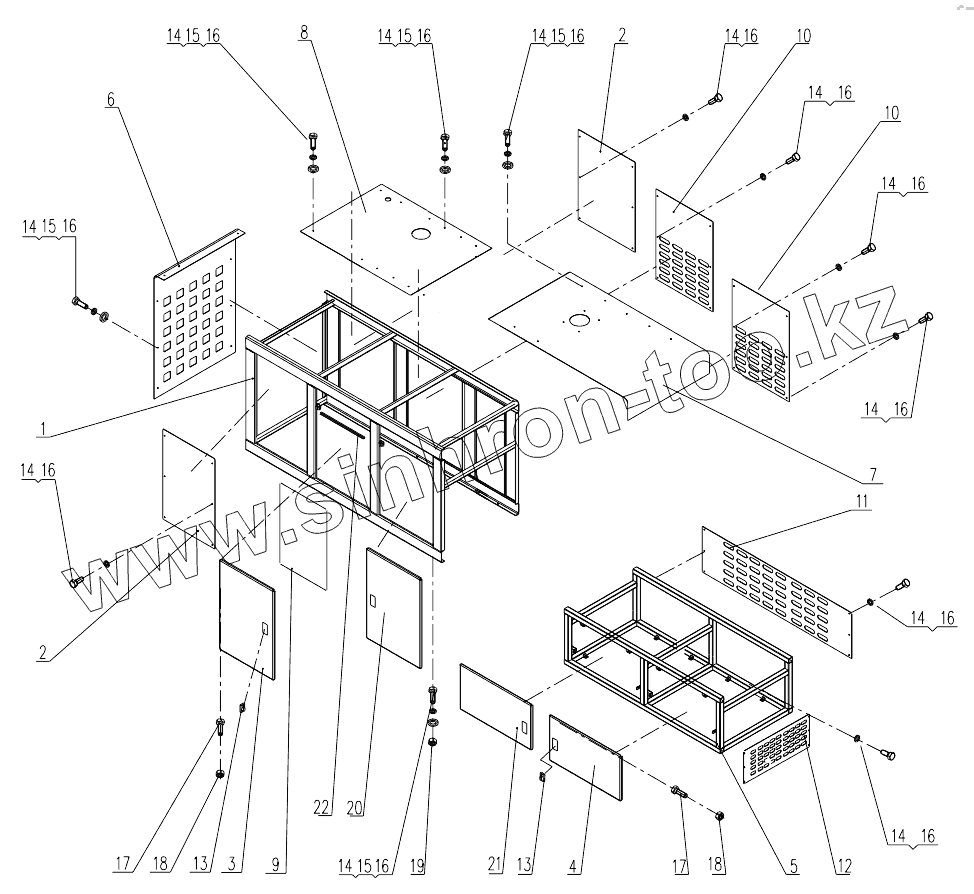

Каталог запасных частей к технике: XCMG XZ500. 0042109000 Cover

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 0041909001 Frameshelf
2 0041909029 Outer Plate
3 0041909030 Door
4 0041909043 Door
5 0041909032 Support Shelf
6 0041909045 Filtration Shelf
7 0041909052 Cover Plate
8 0041909053 Cover Plate
9 0041909057 Sponge
10 0041909054 Inner Plate
11 0041909055 Inner Plate
12 0041909050 Right Plate
13 109020208 Lock
14 104000130 Bolt M8X25
15 104040007 Washer 8
16 104040081 Washer 8
17 104020107 Bolt
18 104030014 Nut
19 104030024 Nut M8
20 0041909056 Door
21 0041909051 Door
22 111020081 Airproof Edge
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
